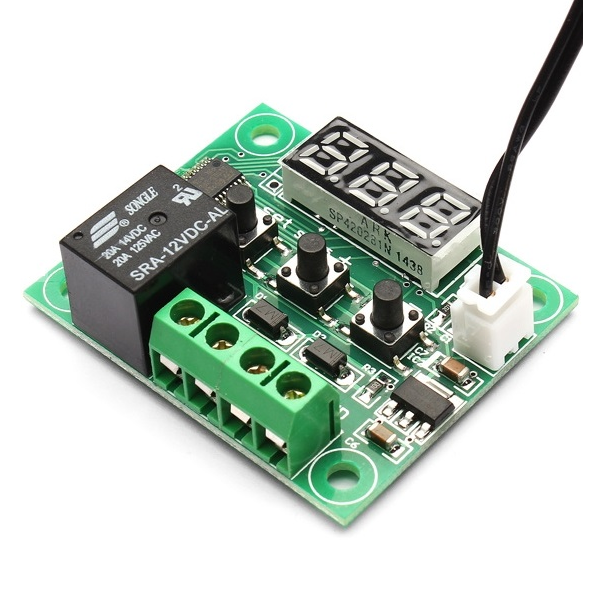

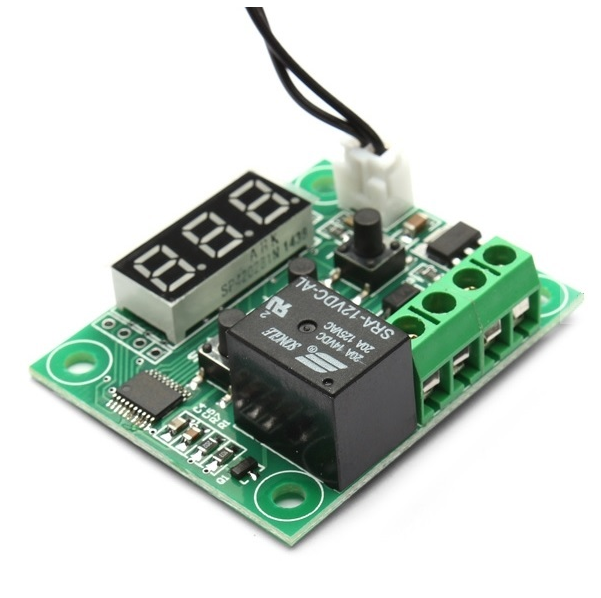

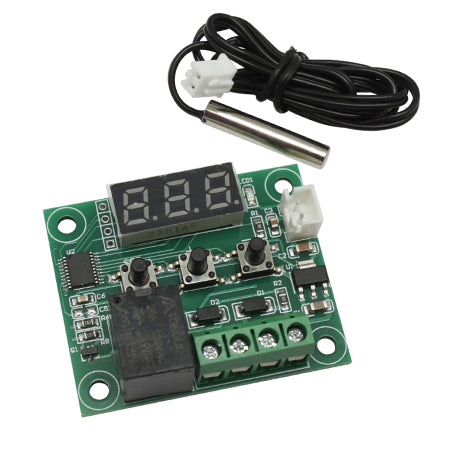

Módulo Termostato con Sensor de Temperatura y Display W1209

Módulo Termostato con Sensor de Temperatura y Display W1209

ROB0741

$ 65.00 MXN Precio incluye IVA

Descripción

El módulo W1209 es un control de temperatura NTC  (10 K 0.5%) compacto que permite monitorear y controlar la temperatura de manera precisa utilizando un sensor NTC (coeficiente de temperatura negativo). Funciona con una alimentación de 12V DC y cuenta con una pantalla digital de tres dígitos que muestra la temperatura en tiempo real. Este módulo incorpora un relé que se activa o desactiva automáticamente según los parámetros establecidos por el usuario, lo que lo hace ideal para sistemas de control térmico como incubadoras, sistemas de refrigeración, acuarios, invernaderos y proyectos de automatización.

Un microcontrolador es el encargado de controlar todo el proceso de control de temperatura, el cual lee el sensor digital de temperatura de alta precisión incluido en el módulo  y lo compara con un valor predeterminado, y en base a lo que se le ha programado realiza la activación/desactivación de un relevador. A pesar de contar con un microcontrolador no se requiere de ningún tipo de conocimiento de programación, pues su configuración es relativamente sencilla, con solo 3 push button o micro interruptores se pueden configurar diversos parámetros.

Con la ayuda de 3 display de 7 segmentos se puede saber la temperatura ademas de incluir un indicador luminoso cuando el modulo relevador es accionado.

El módulo w1209 cuenta con un led SMD que nos indica el estado del relevador, cuando está prendido significa que los terminales K0 y K1 de la bornera de control hay continuidad «cierra el circuito».

  • Con display de tres dígitos
  • Con orificios para atornillar
  • Con LEDs indicadores de funcionamiento
  • Mantiene una temperatura constante en incubadoras, invernaderos, acuarios, piscinas y congeladores
  • Permite configurar modo Calefacción (H) o Refrigeración (C)
  • Incluye una sonda NTC (
    ) resistente al agua, ideal para líquidos
  • Ajuste de histéresis
  • Tres pulsadores para ajustar la temperatura objetivo fácilmente
  • Aplicaciones: Automatización

Especificaciones

  • Voltaje de alimentación: 12 V
  • Voltaje de operación: 3.3 V (regulación 12 V a 3.3 V incluida en el módulo)
  • Consumo de energía:
    • Corriente estática: <= 35 mA
    • Corriente activación: <= 65 mA
  • Medición y control de temperatura mínimo: -50 ºC
  • Medición y control de temperatura máximo: 110 °C
  • Resolución:
    • Para el módulo: Temperatura desde -10ºC hasta 60ºC / Humedad desde 20% hasta 85%
    • Para el sensor de temperatura desde -50ºC hasta 110ºC / Humedad desde 0% hasta 100%
  • Precisión de control: 0.1°C
  • Precisión histéresis: 0.1°C
  • Frecuencia de actualización: 0.5 seg.
  • Sensor: NTC (10 K 0.5%), sensor resistente al agua
  • Largo del cable: 45 cm

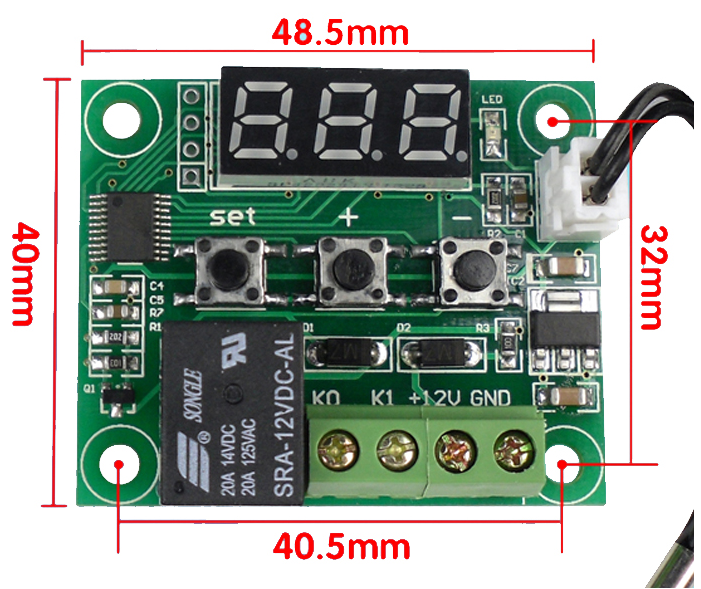

  • Dimensiones: 4.8 cm X 4 cm X 1.5 cm
  • Modelo: W1209 +
  • Modelo: OKY3065-2

Funcionamiento

  • Modo calefacción (C): El relé se activa cuando la temperatura cae por debajo del punto de ajuste y se apaga al alcanzar la temperatura deseada
  • Modo refrigeración (H): El relé se activa cuando la temperatura sube por encima del punto de ajuste y se apaga al enfriar
  • Histéresis (P1): Permite configurar el margen de diferencia (por defecto 0.1°C a 15°C) para evitar que el relé se encienda y apague constantemente

Aplicaciones

  • Incubadoras de huevos: Mantiene el calor constante requerido para la eclosión de huevos mediante la activación de focos o resistencias de calor
  • Control de temperatura en peceras y acuarios:  Controla calentadores sumergibles para evitar que el agua baje de temperatura o active ventiladores de enfriamiento en épocas de calor
  • Invernaderos y semilleros: Regula sistemas de calefacción o ventilación para proteger cultivos sensibles a cambios bruscos de temperatura
  • Bebidas artesanales y fermentación: Ayuda a estabilizar la temperatura durante procesos de elaboración de cerveza, kombucha o yogurt
  • Refrigeración y congeladores caseros:  Funciona en modo "Frío" (H) para encender compresores o ventiladores pequeños cuando la temperatura sube del límite deseado
  • Sistemas de ventilación para gabinetes electrónicos
  • Proyectos de electrónica y DIY:   Utilizado en maquetas, impresoras 3D (control de gabinetes o camas calientes auxiliares) y gabinetes de red que requieran disipación de calor

Pines y Conexión

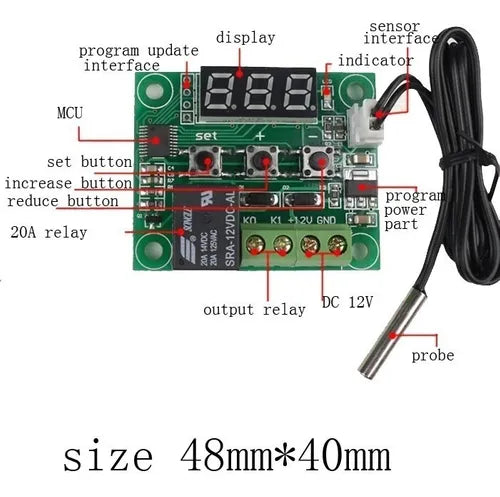

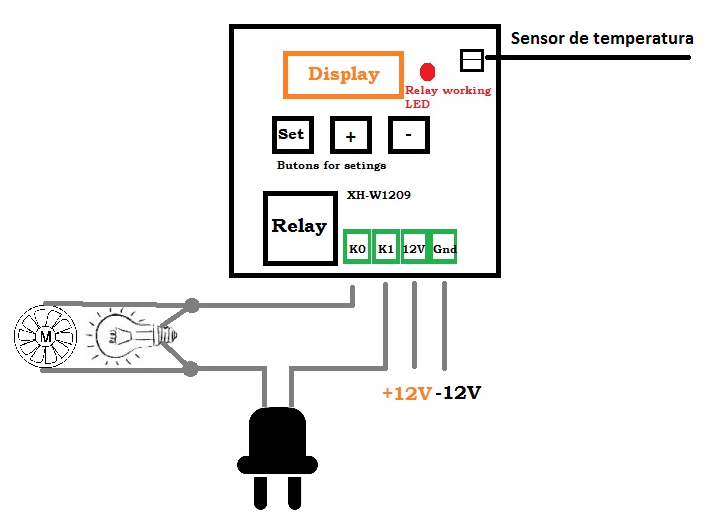

El módulo de control de temperatura W1209 cuenta con bornes de conexión y un conector específico para sus componentes

  • Alimentación (12V DC):
    • +12V(VCC):  Positivo de la fuente de alimentación de 12V de corriente directa
    • GND (-): Negativo o tierra de la fuente de alimentación de 12V
  • Salida de Relevador (Relay):

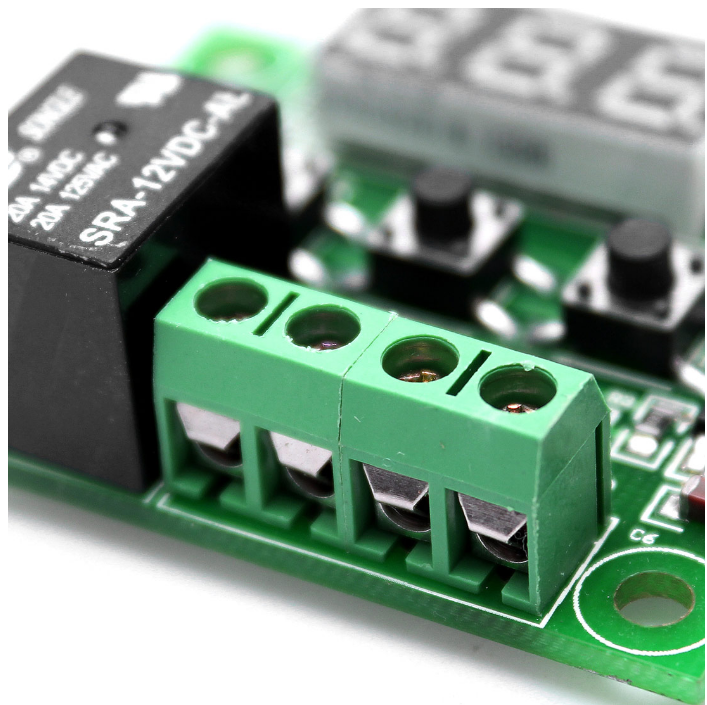

    • K0 y K1  (o contactos NO/COM/NC según la serigrafía): Funcionan como un interruptor controlado para la carga que deseas encender o apagar (calentador, ventilador, bomba, etc.). Soportan hasta 10A (240V AC o 14V/12V DC)
  • Conector del Sensor:

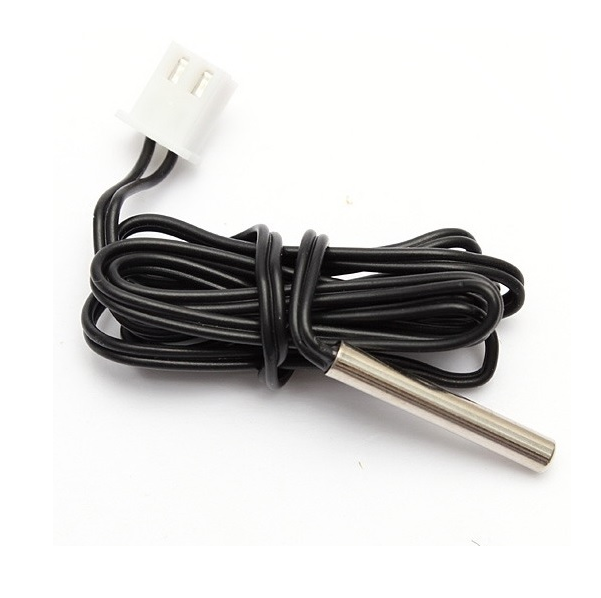

    • Conector JST/Terminal de 2 pines (en el extremo de la placa): Conector dedicado para la sonda de temperatura NTC 10k (impermeable)

Botones y Pantalla

  • Display LED de 3 dígitos: Muestra la temperatura actual en tiempo real y los parámetros de configuración
  • Pulsadores (3 botones):
    • SET  Una pulsación corta permite ver/ajustar la temperatura objetivo; una pulsación larga (más de 5 segundos) accede al menú de parámetros (P0 a P6)
    • + (MAS): Incrementa el valor del parámetro o temperatura
    • - (MENOS): Reduce el valor del parámetro o temperatura
