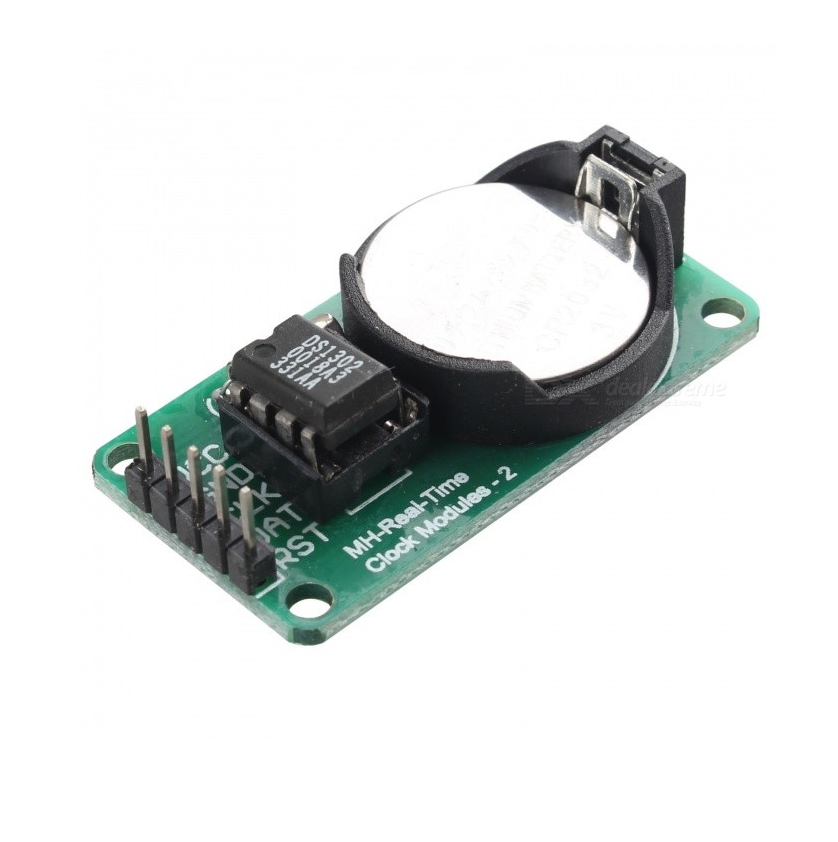

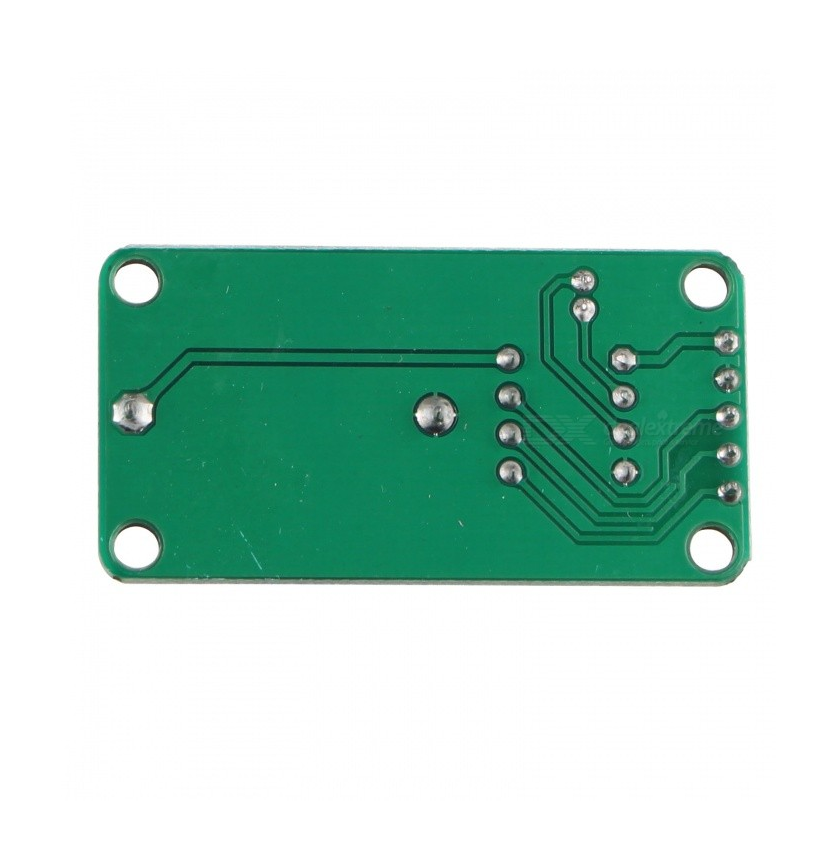

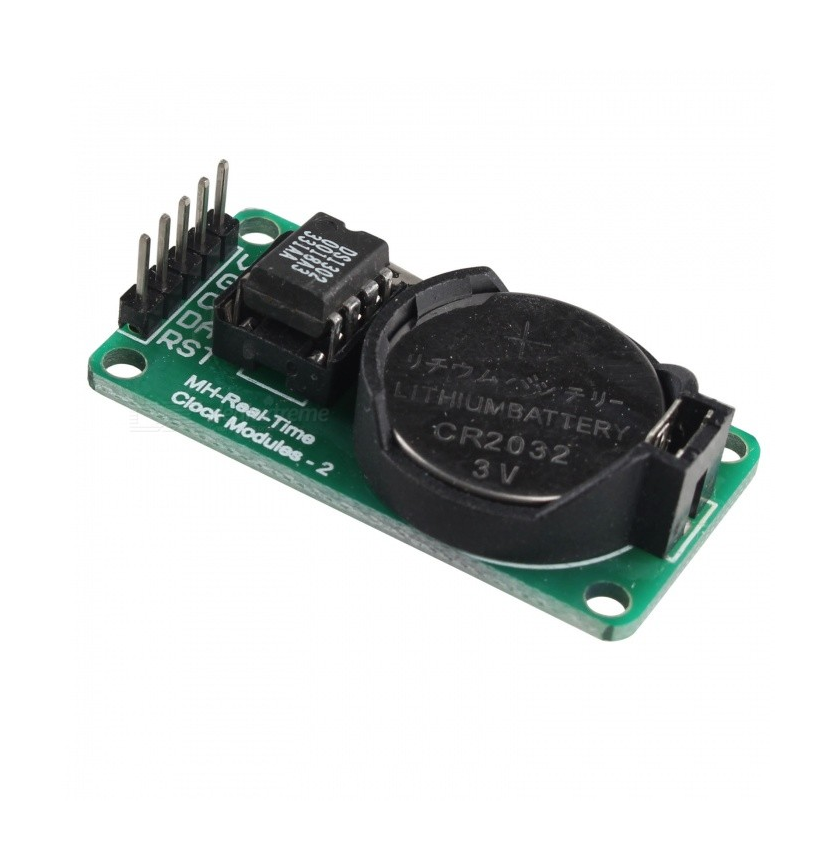

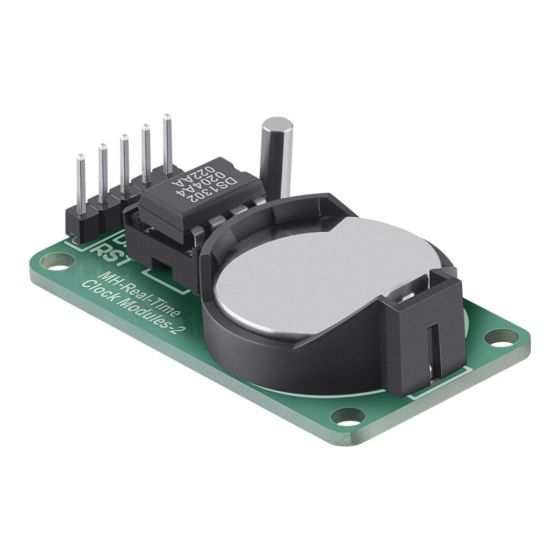

Módulo Reloj de Tiempo Real RTC DS1302
ROB0806
Descripción
Este modulo de tiempo real DS1302 lo podrás integrar a tus proyectos para que tengan la capacidad de llevar la cuenta de fecha y hora al igual que un reloj digital convencional. Es compacto y de fácil utilización ya que tiene una interfaz de comunicación I2C para establecer comunicación con tarjetas de desarrollo o microcontroladores. Además utiliza batería de Lithium de 3V modelo CR2032 para su funcionamiento.
Este tipo de módulos son ideales para proyectos donde se requiera obtener la hora y la fecha, de esta manera se puede obtener eventos para tener puntualidad y exactitud a lo largo del tiempo y así tener control de temporizadores para el encendido y apagado de luces, sistemas de riego y otras aplicaciones. Estos módulos son una completa solución para aprender sobre el circuito DS1302 y realizar proyectos que requieren de alguna forma de la fecha y hora actuales, de igual forma funciona en las 24 horas o en la indicación de banda AM / PM del formato de 12 horas
Este módulo de reloj en tiempo real está basado en tecnología de Dallas Semiconductors, es compatible con Arduino, y viene totalmente ensamblado y listo para funcionar. Incluye una batería tipo CR2032 que provee un funcionamiento aproximado durante un periodo de 3 años, este módulo presenta una interfaz de comunicación de protocolo I2C, y posee detección de caída de voltaje y la función de interruptor de la batería.
Este circuito integrado DS1302 tiene un contador de tiempo real, además tiene 31 bytes de memoria RAM para cualquier dato que se quiera guardar allí. La comunicación con este integrado es vía Serial Síncrona (3 Pines). Y se puede transmitir o recibir la información byte por byte o en modo Burst. El DS1302 está diseñado para trabajar en aplicaciones de bajo consumo de potencia, de hecho cuenta con los dispositivos adecuados para ser alimentado por baterías recargables.
- Batería en el modo de reserva con el oscilador en ejecución
- Para batería CR2032 (Incluida)
- Solo byte y transmisión multi- byte para el reloj o la memoria RAM de datos en lectura / escritura
- Cuenta: Segundos, minutos, horas, día del mes, mes, día de la semana y el año con compensación de año bisiesto válido
- No volátil (NV) de RAM para el almacenamiento de datos
- Señal de salida onda cuadrada programable
- Detección automática de falta de alimentación
- Con orificios para sujetar
- Aplicaciones: Temporizar, automatizar sistemas de control
Especificaciones
- Chip principal: DS1302
- Tipo interfaz de conexión: Serie I2C
- Tipo de interfaz : Serial interfaz I / O
- Voltaje de alimentación mínimo: 3.3 V
- Voltaje de alimentación máximo: 5 V
- Corriente mínima: 500 nA
- Tipo de batería: CR2032 de litio
- Señal de reloj: Para el microcontrolador (salida de 1Hz para microcontroladores en cascada)
- RAM para el almacenamiento de datos: 31 X 8
- TTL compatible: Si ( Vcc = 5V )
- Pines de conexión directa: VCC, GND, CLK, DAT, RST
- Temperatura de operación mínima: 0 °C
- Temperatura de operación máxima: 70 °C
- Dimensiones: 43 mm X 22 mm X 11 mm
- Número de pines: 5
- Modelo: L8 +
- Modelo: OKY3391
