Módulo Matriz de LED 3 mm Cátodo de 8 x 8 Chica con Driver MAX7219

Módulo Matriz de LED 3 mm Cátodo de 8 x 8 Chica con Driver MAX7219

ROB0327

$ 55.00 MXN Precio incluye IVA

Descripción

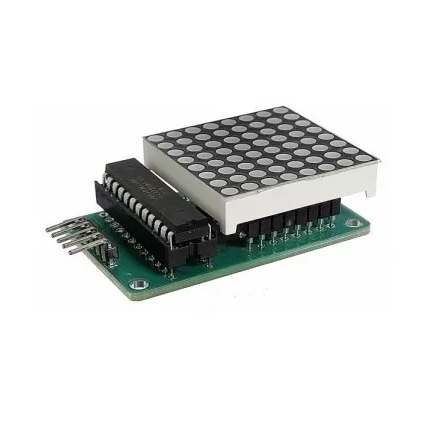

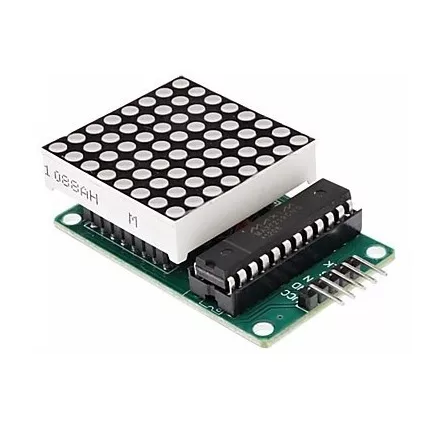

El módulo con matriz de LED 8 X 8 con interfaces de entrada y salida que soporta múltiples módulos en cascada.  Viene listo para funcionar rápidamente. Puede usarse simplemente conectándolo a un Arduino, Raspberry pi o cualquier otro dispositivo que pueda comunicarse a través de una interfaz SPI o pueda emular su funcionamiento. En la plataforma Arduino ya existen librerías para realizar la interfaz con el MAX7219 de forma muy sencilla y mostrar cualquier patrón en la matriz de LEDs. Incluso pueden conectarse varios módulos para formar un anuncio de LEDs.
El MAX7219 es un controlador de displays que puede manejar 8 segmentos en hasta 8 dígitos o bien 64 LEDs individuales, esto lo hace ideal para manejar una matriz de LEDs de 8 x 8. En este módulo el MAX7219 viene conectado a una matriz de cátodo común, por lo que  podemos controlar los 64 LEDs con solamente 3 lineas de un microcontrolador. Este tipo de módulos son de gran utilidad para experimentar con matrices de LEDs, pues simplifican en gran medida las conexiones que hay que realizar para poder controlar el arreglo de LEDs.



  • Controlan hasta 64 LEDs
  • Con orificios para sujetar
  • Se puede controlar la intensidad de iluminación mediante software a través de la interfaz serial
  • Es compatible con interfaz SPI y QSP
  • Interfaz serial similar a SPI de 10 Mhz

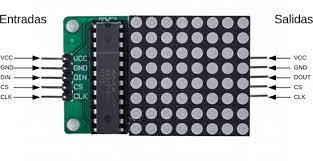

  • Se controla solamente con 3 señales DIN, CS, SCK
  • Compatible con Arduino, Raspberry Pi, Microcontroladores PLC, etc.
  • Soporta múltiples módulos en cascada
  • Entrada y salida en serie
  • Aplicaciones: Para proyectos escolares

Especificaciones

  • Tipo: Matriz 8 x 8
  • Circuito de control: MAX7219
  • Polaridad: Cátodo común a renglón
  • Número de LEDs: 64
  • Tipo de LEDs: 3 mm
  • Voltaje de alimentación mínima: 4.7 V
  • Voltaje de alimentación máxima: 5.3 V
  • Voltaje de alimentación nominal: 5 V
  • Corriente de alimentación: 320 mA
  • Corriente de trabajo máxima: 2 A
  • Tipo de luz del LED: Ultra brillante
  • Número de columnas: 8
  • Número de renglones: 8
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 70 °C
  • Dimensiones: 5 cm X 3.2 cm X 1.3 cm
  • Color de la luz del LED: Rojo
  • Número de pines de entrada: 5
  • Número de pines de salida: 5
  • Modelo: B7
  • Modelo: OKY3526  +

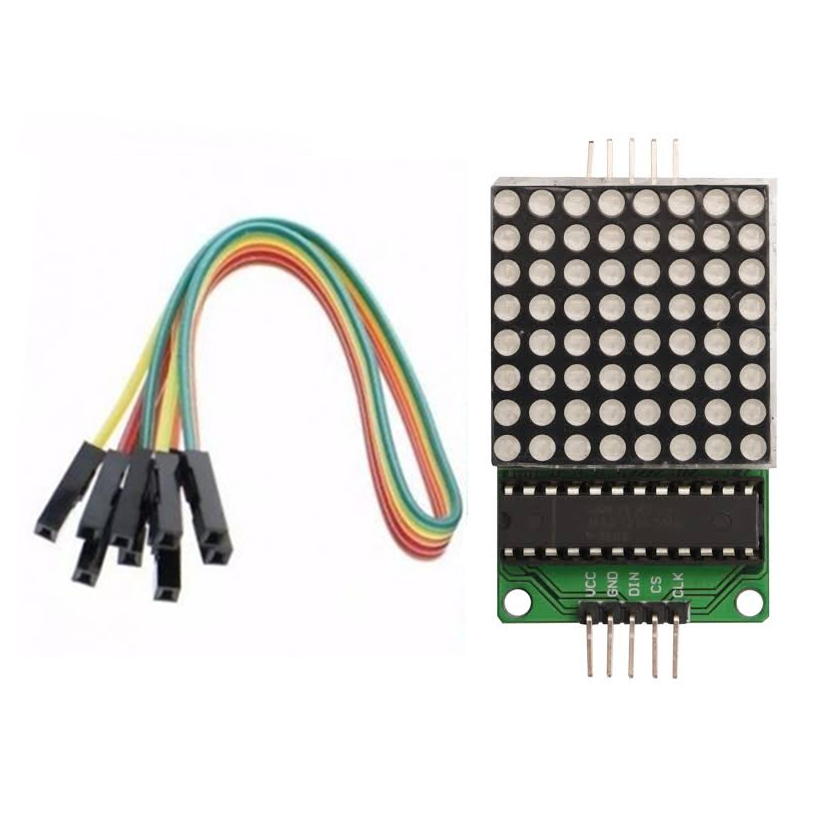

Incluye

  • 1 x Matrix de LEDs 8x8
  • 1 x Módulo MAX7219

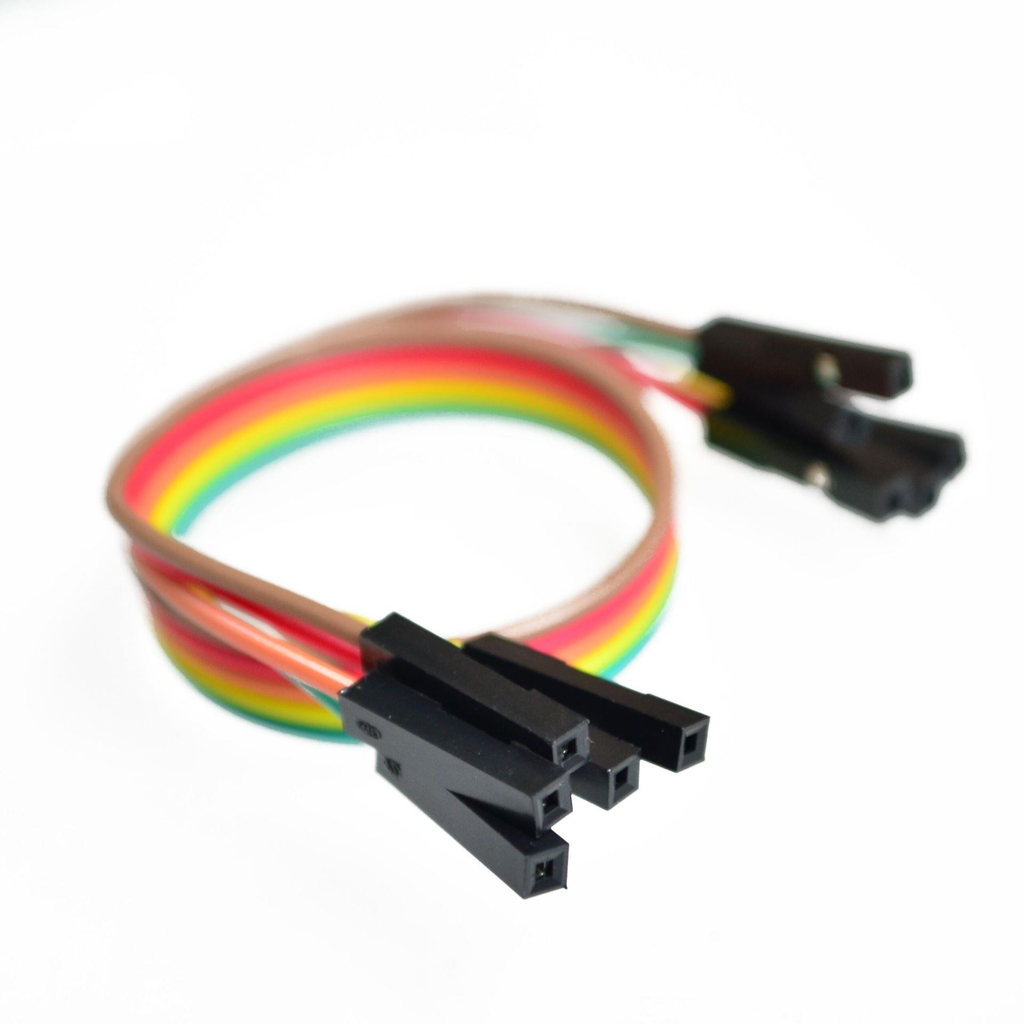

  • 5 x Jumper hembra - hembra 20 cm
