Módulo de RFID Lectura y Escritura con Tarjeta y Llavero RC522

Módulo de RFID Lectura y Escritura con Tarjeta y Llavero RC522

ROB0667

$ 52.00 MXN Precio incluye IVA

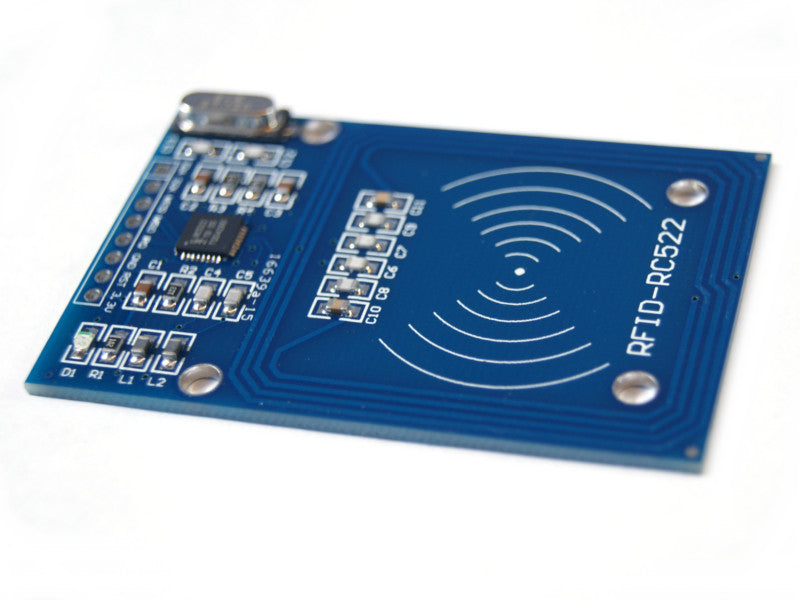

Descripción

RFID (siglas de radio frequency identification, en español  identificación por radiofrecuencia, es un sistema de almacenamiento y recuperación de datos remoto que usa dispositivos denominados etiquetas, tarjetas, transpondedores o tags RFID. El propósito fundamental de la tecnología RFID es transmitir la identidad de un objeto (similar a un número de serie único) mediante ondas de radio. Las tecnologías RFID se agrupan dentro de las denominadas Auto ID (automatic identification, o identificación automática).

El Módulo Lector RFID-RC522 RF utiliza 3.3 V como voltaje de alimentación y se controla a través del protocolo SPI, así como el protocolo UART, por lo que es compatible con casi cualquier micro controlador, Arduino o tarjeta de desarrollo. El RC522 utiliza un sistema avanzado de modulación y demodulación para todo tipo de dispositivos pasivos de 13.56 Mhz.   Como se hará una lectura y escritura de la tarjeta, es necesario conocer las características de los bloques de memoria una tarjeta: La tarjeta que viene con el módulo RFID cuenta con 64 bloques de memoria (0-63) donde se hace lectura y/o escritura. Cada bloque de memoria tiene la capacidad de almacenar hasta 16 Bytes.   El número de serie consiste de 5  valores hexadecimales, se podría utilizar esto para hacer una operación dependiendo del  número de serie.
Es también comúnmente utilizado como sistema de identificación de productos, algo así como un código de barras, pero en lugar de utilizar una imagen y un escáner RFID utiliza ondas de radiofrecuencia para comunicar datos y pueden almacenar más información que un código de barras y también aumenta su seguridad, pues no es fácil de duplicar.

Las siglas SPI vienen de Serial Peripherial Interface (SPI) es un protocolo de comunicación serial síncrono, es decir que los dos dispositivos comparten una señal de reloj que permite sincronizar su lectura y escritura de mensajes para evitar errores en la recepción de datos.

Cada dispositivo conectado al bus puede actuar como transmisor y receptor al mismo tiempo, por lo que este tipo de comunicación serial es full duplex.

En este protocolo de comunicación los dispositivos toman uno de los siguientes dos roles, Maestro o Esclavo, y de ser necesario un maestro puede conectar a su bus de datos más de un Esclavo.

Este protocolo hace uso de dos registros de desplazamiento, uno que contiene el dato a transmitir / recibir y uno que lo almacena.

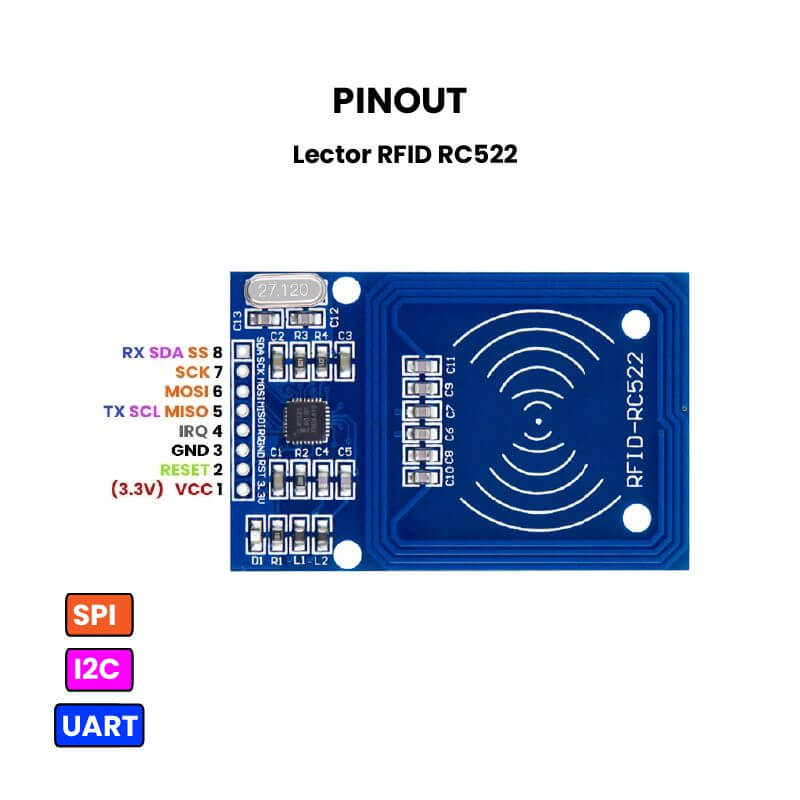

La comunicación se da mediante 4 líneas lógicas:

  • MOSI (Master Out Slave In): Lleva los bits que provienen del maestro hacia el esclavo.
  • MISO (Master In Slave Out): Lleva los bits que provienen del esclavo hacia el maestro.
  • CLK (Clock): Señal de reloj proveniente del maestro y se encarga de sincronizar los dispositivos.
  • SS (Slave Select): Línea encargada de seleccionar y a su vez habilitar un esclavo.
    (El esclavo es activado solo cuando esta línea es seleccionada, generalmente una línea es dedicada para cada esclavo).

  • Compatible con Arduino, Raspberry Pi y mas
  • Tipos de tarjetas compatibles: Mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
  • Aplicaciones: Seguridad e identificación


Especificaciones

  • Microcontrolador: ATmega328P
  • Voltaje de alimentación: 3.3 V
  • Corriente de operación: 13 - 26 mA a 3.3 V
  • Corriente de stand by:  10 - 13 mA a 3.3 V
  • Corriente de sleep-mode: < 80 uA
  • Corriente máxima: 30 mA
  • Frecuencia de operación: 13.56 Mhz
  • Distancia de lectura: 0 a 60 mm
  • Protocolo de comunicación: SPI
  • Velocidad de datos máxima: 10 Mbit/s
  • Humedad de operación: 5 % - 95 %
  • Máxima velocidad de SPI: 10 Mbit/s
  • Temperatura de operación mínima: -20°C
  • Temperatura de operación máxima: 80°C
  • Dimensiones: 40 mm X 60 mm
  • Modelo: RFID-RC522
  • Modelo: AR-RFID
  • Modelo: E15 +

Tarjeta Tag RFID

  • Tipo: Tarjeta RFID
  • Modelo: MFS50
  • Frecuencia: 13.56 MHz
  • Protocolo: ISO/IEC 14443 Tipo A
  • Bauds: 106 kbps
  • Alcance de lectura/escritura: 0~5cm (aprox.)
  • EEPROM: 1K Bytes
  • Identificador único de 4 Bytes
  • Tiempo de lectura: 100ms
  • Ciclos de escritura: 100 000
  • Dimensiones: 86mm x 54mm x 1mm
  • Color: Blanco
  • Material: PVC

Llavero Tag RFID

  • Tipo: Llavero Tag RFID
  • Frecuencia: 13.56MHz
  • Material: ABS/PVC
  • EEPROM: 1K Bytes
  • Alcance de lectura/escritura: 0~5cm (Aprox. Depende del lector)
  • Protocolo: ISO14443A
  • Identificador único de 4 Bytes
  • Bauds: 106 kbs

Documentación

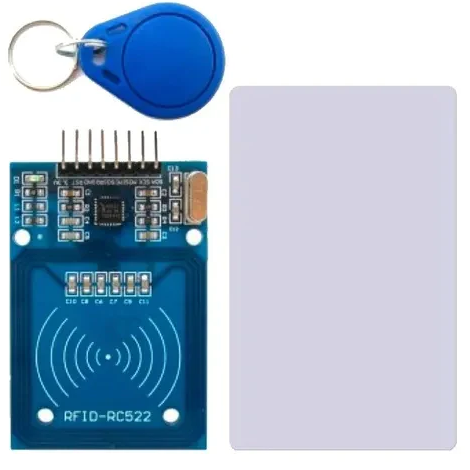

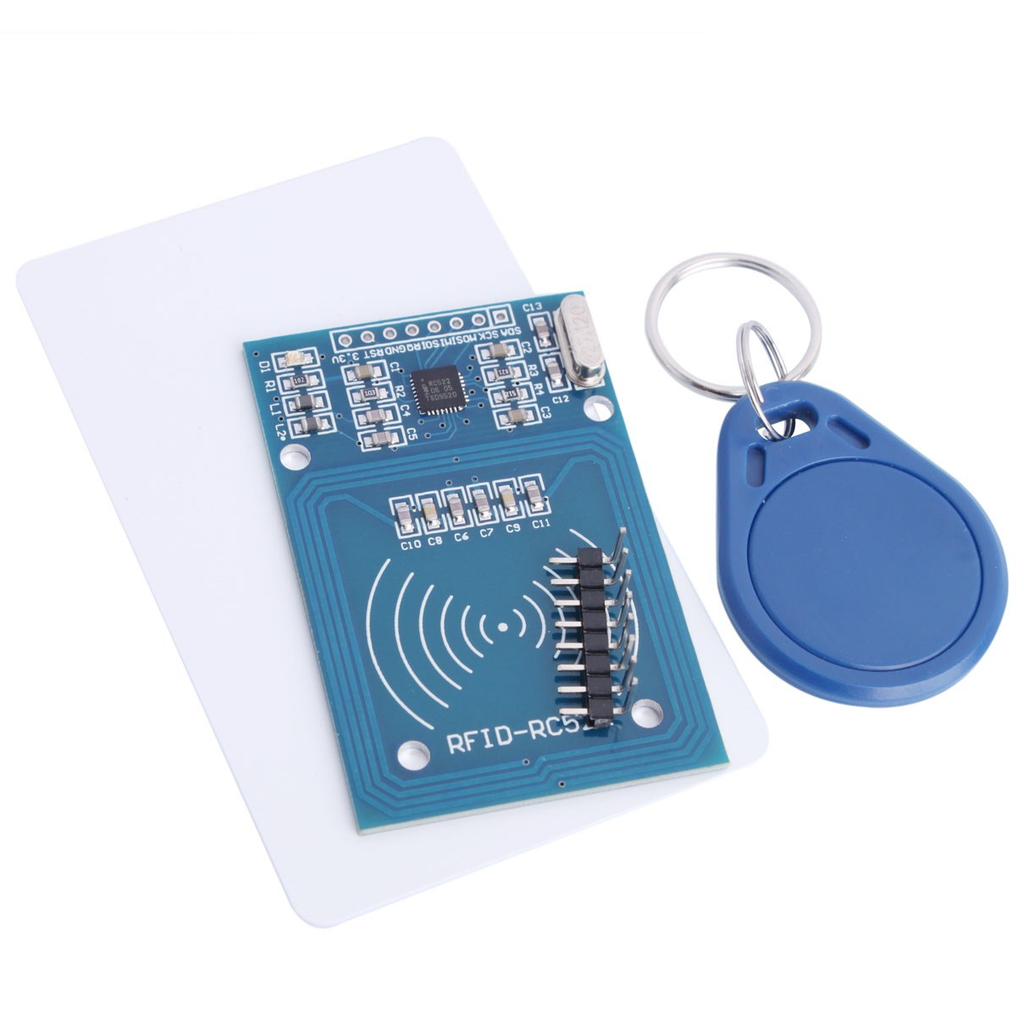

Incluye

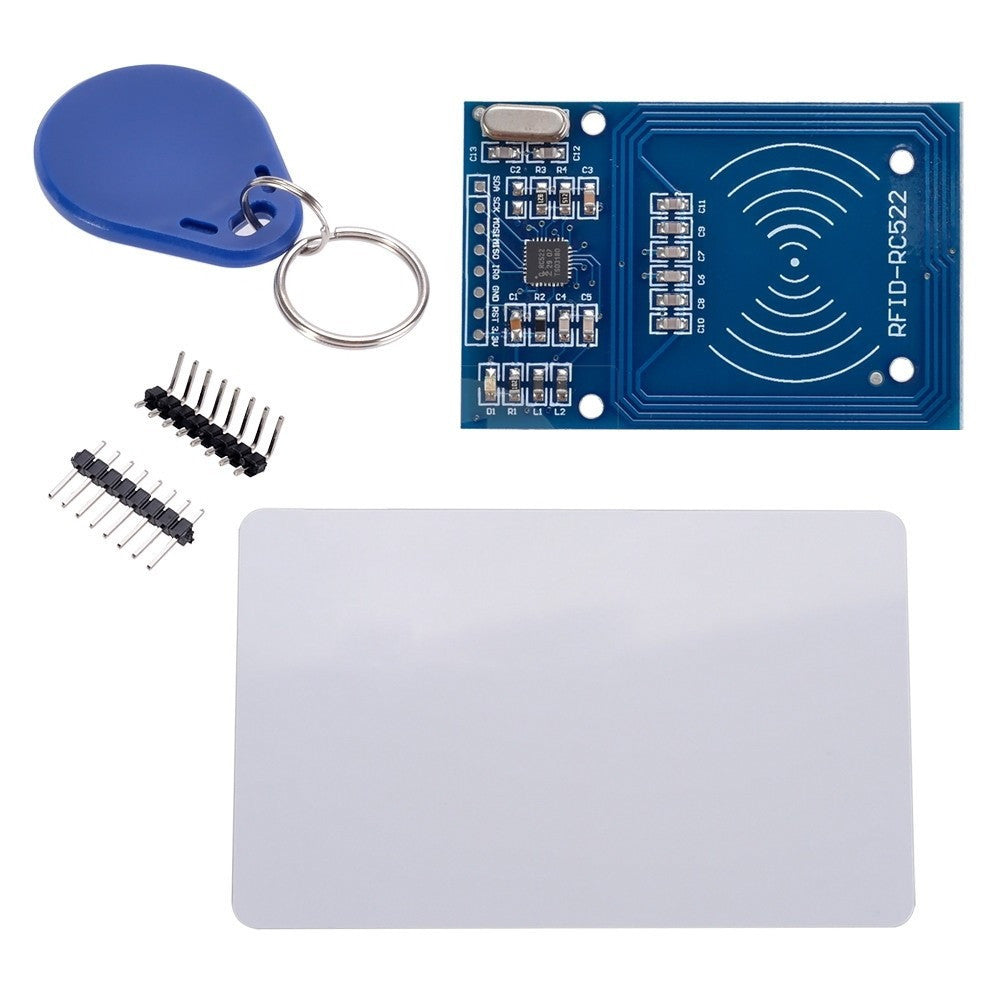

  • Pines headers
  • 1 Llavero Tag Rfid
  • 1 Tarjeta Tag Rfid
