Inicio
» Módulo de Alimentación para Protoboard 5 V y 3.3 V MB102
Módulo de Alimentación para Protoboard 5 V y 3.3 V MB102

Módulo de Alimentación para Protoboard 5 V y 3.3 V MB102

ROB0654

$ 30.00 MXN Precio incluye IVA

Descripción

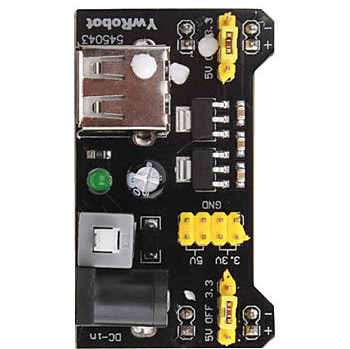

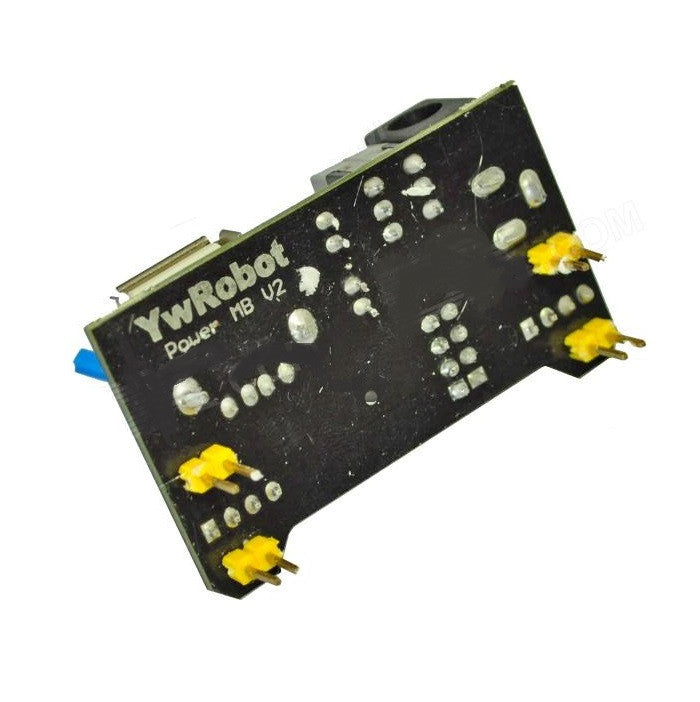

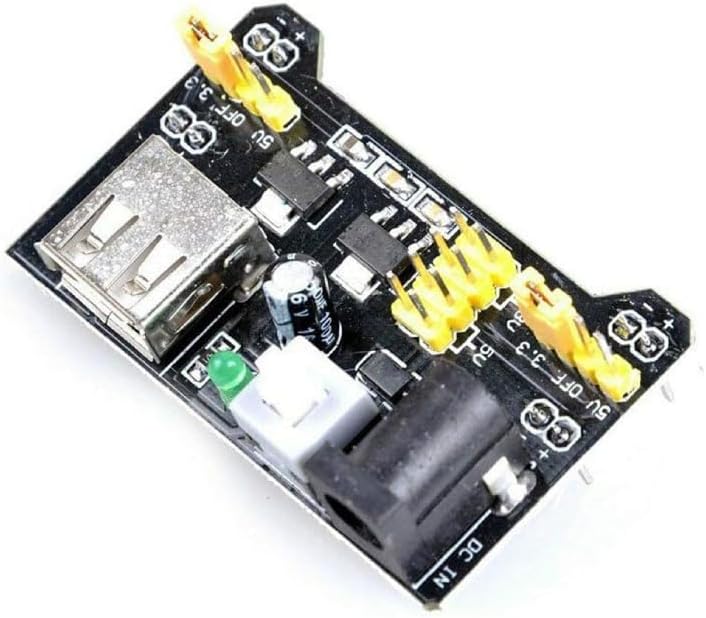

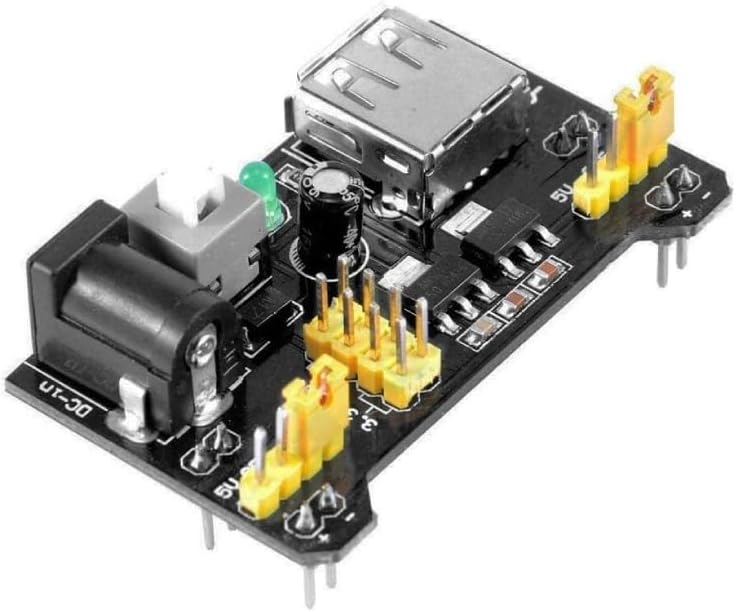

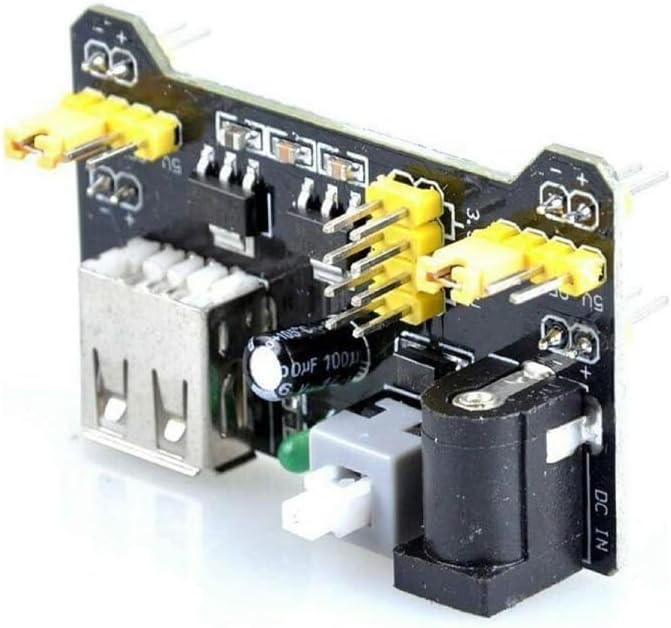

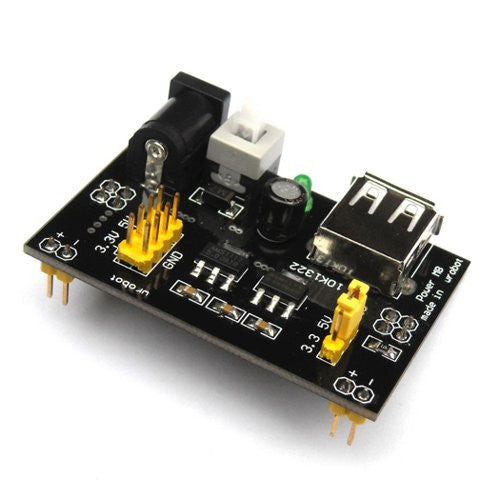

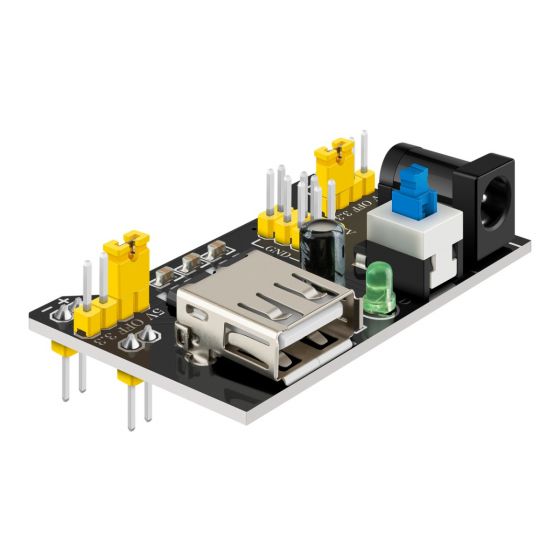

La fuente de alimentación para montaje en protoboard MB102  es la fuente más popular que existe para pequeños proyectos de electrónica, robótica y automatización facilitando la distribución de energía en la protoboard sin necesidad de fuentes externas voluminosas, lo que la convierte en una herramienta esencial para estudiantes, makers y desarrolladores de hardware.

Cuenta con una pequeña protección contra cortocircuito además tiene un LED indicador de alimentación por lo que si hay un corto el LED se apaga avisándonos del corto. El MB102 tiene dos modos de entrada de alimentación. A través del puerto  USB y a través de un plug de 5.5 mm universal el cual puede ser alimentado desde 6.5 V a 12 V, incorpora un interruptor para controlar el suministro de energía. Al conectar el plug invertido como alimentación nuestro puerto de USB funcionara como salida para alimentar tarjetas o dispositivos USB que consuman menos de 700 mA.

Tiene dos salidas fijas una de 3.3 V y otra de 5 V y puede suministrar una corriente máxima de 700 mA que es lo suficientemente bueno para la mayoría de aplicaciones. Incorpora además 2 jumpers o puentes para poder elegir entre 5 V, OFF y 3.3 V para poder seleccionar en cada lado del protoboard el voltaje de su preferencia. El tercer jumper es una salida doble de 3.3 V y 5 V para poder alimentar algún otro elemento el cual puede en muchas ocasiones resultar útil.

La MB-102 está diseñada para encajar directamente en las líneas de alimentación laterales (rails) de una protoboard estándar

Esta fuente para protoboard es ideal para alimentar microcontroladores, sensores, módulos y otros circuitos mientras  realizas pruebas o desarrollas proyectos de electrónica.

  • Compatibilidad con protoboard de 400 y 830 puntos
  • LED indicador de encendido
  • Botón de encendido y apagado
  • Con jumper para seleccionar voltaje de salida
  • Aplicaciones: Administración de voltaje

Especificaciones

  • Tipo: Fuente de voltaje
  • Serie: MB-102
  • Voltaje de alimentación mínimo: 6.5 V
  • Voltaje de alimentación máximo: 12 V
  • Voltaje de alimentación opcional: Puerto USB (5 V)
  • Voltaje de salida 1: 3.3 V o 5 V (seleccionable)
  • Voltaje de salida 2: 3.3 V o 5 V (seleccionable)
  • Corriente máxima de salida: 700 mA
  • Potencia mínima: 2.31 W
  • Potencia máxima: 3.5 W
  • Conectores entrada:
    • Plug invertido 5.5 mm X 2.1 mm
    • Jack USB-A
  • Botones: Encendido / apagado
  • Dimensiones: 53 mm X 23 mm X 33 mm
  • Marca: YwRobot
  • Modelo: MB V2
  • Modelo: D11 +

Aplicaciones

  • Alimentación de microcontroladores: Ideal para placas como Arduino, ESP8266, ESP32, Raspberry Pi Pico, entre otros.
  • Pruebas de sensores: Alimenta sensores como DHT11, DHT22, MQ2, o módulos de ultrasonido (HC-SR04).
  • Prototipado de circuitos electrónicos: Facilita el desarrollo de proyectos en protoboard al proporcionar voltajes regulados.
  • Proyectos de aprendizaje y enseñanza: Útil para estudiantes y makers que trabajan en prácticas o desarrollan proyectos educativos.
  • Circuitos lógicos y digitales: Suministra voltajes para circuitos que utilizan puertas lógicas o circuitos integrados.
  • Cargas de bajo consumo: Alimenta pequeños motores DC, relevadores, o actuadores en prototipos sencillos.

Nota:  Este módulo de alimentación no incluye fuente de poder. No ocurre corto si alimentamos el jack invertido y el puerto USB al mismo tiempo, sin embargo no es recomendado alimentar ambos al mismo tiempo.
