Módulo de 2 Relevadores 5 V con Optoacoplador

Módulo de 2 Relevadores 5 V con Optoacoplador

ROB0547

$ 47.00 MXN Precio incluye IVA

Descripción

Módulo de relevadores (reles) para conmutación de cargas de potencia tanto de AC como DC, ideal para cargas externas tales como bombillas, motores etc. Los contactos de los relevadores están diseñados para conmutar hasta 10 A y 250 VAC (5 VCD), aunque recomendamos dejar un margen hacia abajo de estos límites.
Las entradas de control se encuentran aisladas con optoacopladores para minimizar el ruido percibido por el circuito de control mientras se realiza la conmutación de la carga. La señal de control puede provenir de cualquier circuito de control TTL o CMOS como un microcontrolador y puede ser controlado por una amplia gama de microcontroladores como PIC, AVR, ARM, DSP, etc.
Este módulo contiene relevadores electrónicos que permite controlar dispositivos que trabajen máximo 250V /15A / 125V/10A AC y 30V/10A DC por medio de una señal de control de 5V, señalizando su activación por medio de un LED indicador en su PCB.


  • Contactos independientes para conexionado
  • Fácil de instalar
  • LED indicador de funcionamiento
  • El voltaje de la bobina del relé es de 5 VDC
  • Led indicador para cada canal (enciende cuando la bobina del relé esta activa)
  • Activado mediante corriente: el circuito de control debe proveer una corriente de 15 a 20 mA
  • Puede controlado directamente por circuito lógicos
  • Terminales de conexión de tornillo (clemas)
  • Con orificios para sujetar
  • Terminales de entrada de señal lógica con headers macho de 0.1″
  • Selección de disparo de nivel alto/bajo
  • Cuando COM y L están conectados, el disparador de bajo nivel es válido
  • Cuando COM y H están conectados, el disparador de nivel alto es válido
  • Leds indicadores de estado: IN1 y IN2 Encienden cuando se activa el rele de lo contrario se encuentran apagados
  • No incorpora led de PWR

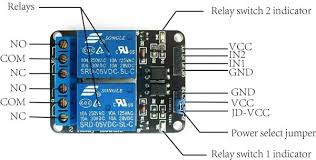

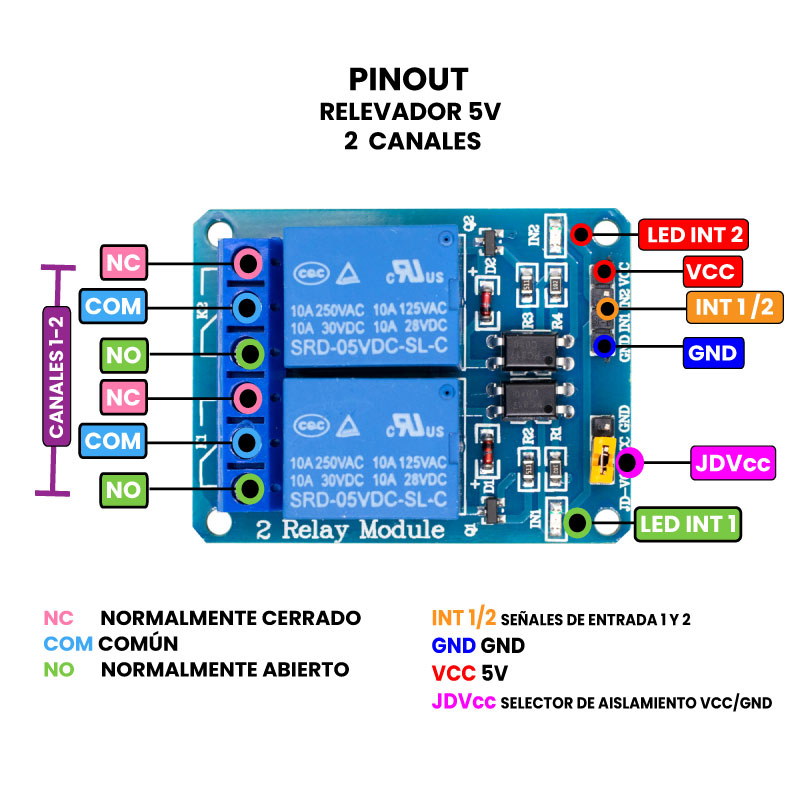

  • Incorpora Jumper Switch: Pines JD-VCC – VCC
  • Aplicaciones: Electrónica de control

Especificaciones

  • Voltaje de alimentación máximo: 5 V
  • Contacto nominal: 10 A 120 V / 5 V
  • Número de relevadores: 2 de 1 polo 2 tiros
  • Número de canales: 2 independientes protegidos con optoacopladores
  • Cada canal máximo convierte la corriente: 3 A
  • Corriente de disparo: 5 mA
  • Carga AC máxima: 250 V / 125 V 10 A
  • Carga DC máxima: 30 V 10 A
  • Tiempo de acción: 10 ms / 5 ms
  • Señal de control TTL (IN – Activación) para NO: 0V o LOW hasta 1.2 V
  • Señal de control TTL (IN – Desactivación) para NO mínima: 3.3 V
  • Señal de control TTL (IN – Desactivación) para NO máxima:  5V
  • Tamaño: 68 mm x 49 mm x 16 mm
  • Vida eléctrica: 100,000 ciclos
  • Vida mecánica: 100,000 ciclos
  • Temperatura de operación mínima: -30 °C
  • Temperatura de operación máxima: 85 °C
  • Modelo: C18 +
  • Modelo: OKY3012-5V

Compatible con

Nota: Dado el consumo de los relés, es muy recomendable disponer de una alimentación externa para alimentar la placa, ya que el puerto USB no proporciona suficiente corriente.
