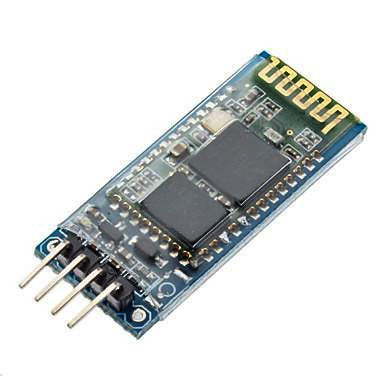

Módulo Bluetooth HC-06 JY-MCU

Módulo Bluetooth HC-06 JY-MCU

ROB0528

$ 95.00 MXN Precio incluye IVA

Descripción

Este módulo permite agregar conectividad inalámbrica a traves de una interfaz TTL entre microcontroladores (PIC, Arduino) y otros dispositivos como PC, laptops o ceelulares. El módulo bluetooth HC-06 viene configurado de fabrica para trabajar como esclavo, es decir,preparado para escuchar peticiones de conexión. El módulo HC-06 cumple con las especificaciones del estándar Bluetooth 2.0 a 2.4 GHz que es perfectamente compatible con celulares o smartphones Android, más no con los Iphone. Además es compatible con Arduino y PIC.

El HC-06 permite la transferencia y recepción de datos (TTL) sin la necesidad de usar cables para conectar la placa con la computadora o el dispositivo receptor. Solo es necesario contar con la alimentación y conectar las entradas RX, TX y Tierra.

El Bluetooth es un estándar de comunicación inalámbrica que permite la transmisión de datos a través de radiofrecuencia en la banda de 2.4 GHz. Existen muchos módulos Bluetooth que puedes usar en tus proyectos de electrónica, pero si buscas un módulo económico y compatible con tu arduino, el módulos de JY-MCU es el ideal ya que es muy económico y fácil de usar. El modulo BlueTooth HC-06 utiliza el protocolo UART RS 232 serial. Es ideal para aplicaciones inalámbricas, fácil de implementar con PC, microcontrolador o módulos Arduinos. La tarjeta incluye un adaptador con 4 pines de fácil acceso para uso en protoboard.

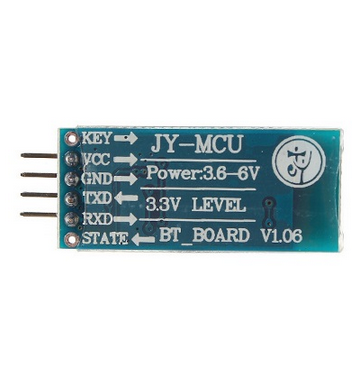

Los pines de la board correspondientes son: VCC, GND, RX, TX, además posee un regulador interno que permite su alimentación de 3.6 a 6V.



  • Compatible con el protocolo Bluetooth V2.0 + EDR
  • Solo puede actuar como esclavo en una conexión Bluetooth. No puede iniciar la conexión, solo puede aceptarla
  •  Transmite y recibe datos a través de una conexión serial (UART). Esto facilita la integración con microcontroladores y otros dispositivos electrónicos que soportan comunicación serial
  • Puede ser usado para la transmisión de datos entre dispositivos sin necesidad de cables, como en sistemas de monitoreo remoto, sistemas de automatización del hogar, y más
  • Protocolo UART RS 232 serial
  • Compatible con Arduino y cualquier adaptador bluetooth
  • Con un indicador de luz LED
  • Con VCC, GND, TXD y RXD para el bluetooth
  • Aplicaciones: Para proyectos escolares, concursos de robótica o prototipos

Especificaciones

  • Chip de radio: CSR BC417143
  • Modo: Esclavo
  • Voltaje de alimentación mínimo: 3.3 V
  • Voltaje de alimentación máximo: 6 V
  • Voltaje de operación: 3.3 V
  • Corriente de operación mínima: 30 mA
  • Corriente de operación máxima: 40 mA
  • Corriente modo estático: < 1 mA
  • Longitud de onda detectable: 200 - 370 nm
  • Frecuencia: 2.4 GHz, banda ISM
  • Potencia de emisión: 4 dBm, clase 2
  • Modulación: GFSK
  • Antena: Incorporada en PCB
  • Cobertura de la señal: 30 pies (9 metros)
  • Velocidad de baudios predeterminada: 9600, 8,1, n
  • Sensibilidad: ≤ -81 dBm a 0.1% BER
  • Velocidad: Asincrónica: 2 Mbps (max.)/160 kbps,
  • Velocidad sincrónica: 1 Mbps/1 Mbps
  • Seguridad: Autenticación y encriptación (Password por defecto: 1234)
  • Perfiles: Puerto serial Bluetooth
  • Tasa de baudios ajustable: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
  • Los pines de la board correspondientes son:
    • VCC
    • GND
    • RX
    • TX
  • Temperatura de operación mínima: -25 °C
  • Temperatura de operación máxima: 75 °C
  • Dimensiones: 3.6 cm X 1.6 cm X 0.7 cm
  • Número de pines: 4
  • Modelo: JY-MCU (HC-06)
  • Modelo: B11 +
  • Modelo: HC-06-BT-MODULE

Uso

  • Conexión a un Arduino: Puedes conectar el HC-06 a un Arduino utilizando los pines RX y TX para la comunicación serial. Una vez configurado, puedes enviar y recibir datos de manera inalámbrica entre el Arduino y otro dispositivo Bluetooth (como un teléfono móvil).

  • Automatización del Hogar: En un proyecto de automatización del hogar, puedes utilizar el HC-06 para recibir comandos desde un smartphone y controlar luces, electrodomésticos, etc.

  • Comunicación inalámbrica entre MCUs o tarjetas de desarrollo: Puedes usar el HC-06 para establecer una comunicación inalámbrica con un módulo HC-05 configurado como maestro.

Configuración

El HC-06 permite la configuración de varios de sus parámetros de funcionamiento a través de comandos AT. Estos comandos, que siempre comienzan con las letras AT, se envían mediante un puerto serie. Para enviar los comandos desde nuestra PC, necesitaremos un Arduino o un conversor USB serial.

Lista de comandos básicos

Comando Información Respuesta
AT Prueba de comunicación OK
AT+NAME Cambiar nombre del modulo OKsetname
AT+PIN Cambiar PIN de vinculación OKsetPIN
AT+BAUD Configuración velocidad (Baudrate) OK
AT+VERSION Revisar Versión OK

Documentación

Incluye

  • Conector de 4 pines para Protoboard

Nota: Este módulo no es adecuado para sistema IOS
