Protoboard 1 Bloque 170 Puntos

Protoboard 1 Bloque 170 Puntos

ROB0795Am

$ 10.00 MXN Precio incluye IVA

Descripción

Protoboard es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera interna, habitualmente siguiendo patrones de líneas, en el cual se pueden insertar componentes electrónicos y cables para el armado y prototipado de circuitos electrónicos y sistemas similares. Está hecho de dos materiales, un aislante, generalmente un plástico, y un conductor que conecta los diversos orificios entre sí. Uno de sus usos principales es la creación y comprobación de prototipos de circuitos electrónicos antes de llegar a la impresión mecánica del circuito en sistemas de producción comercial.

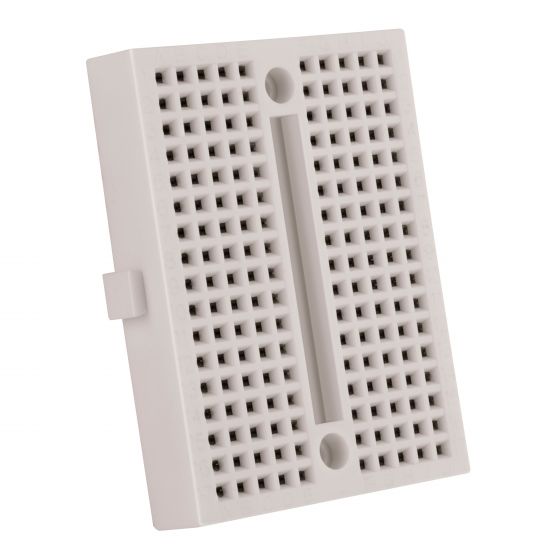

Esta mini protoboard es ideal para usar en pequeños proyectos donde el espacio es importante y no se tenga que soldar, cuenta con 170 puntos de conexión suficiente para construir y probar circuitos simples. Si no es suficiente para tu proyecto no te preocupes poseen muescas que permite encajar varios protoboards entre si y crear proyectos electrónicos más grandes. Tiene una cinta autoadhesiva en la parte posterior, que hace sea fácil pegarse en el prototipo, así como dos orificios de montaje para tornillos M2 para que pueda estar mejor sujetada.



  • Con cinta autoadhesiva en la parte posterior
  • Con orificios para atornillar (no incluye tornillos)
  • Soporta 3000 inserciones en promedio por cada pin
  • Espacio entre puntos estándar 0.1"
  • Matriz de 2 columnas de 17 carriles con dos hileras de 5 puntos
  • Posee muecas de ensamble para unir con otra protoboard
  • Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica

Especificaciones

  • Contenido: 1 bloque
  • Número de perforaciones: 170
  • Tipo de ensamble: A presión
  • Apropiado para cable calibre: 19-29 AWG
  • Resistencia de contacto: Menor a 1 kHz

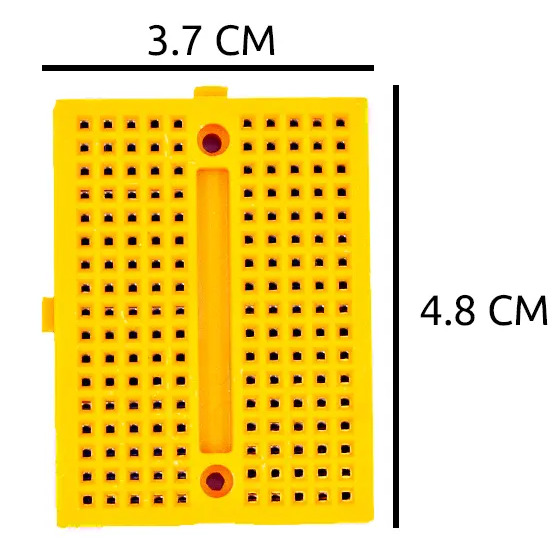

  • Dimensiones: 4.5 cm X 3.5 cm X 0.9 cm
  • Material: Plástico ABS

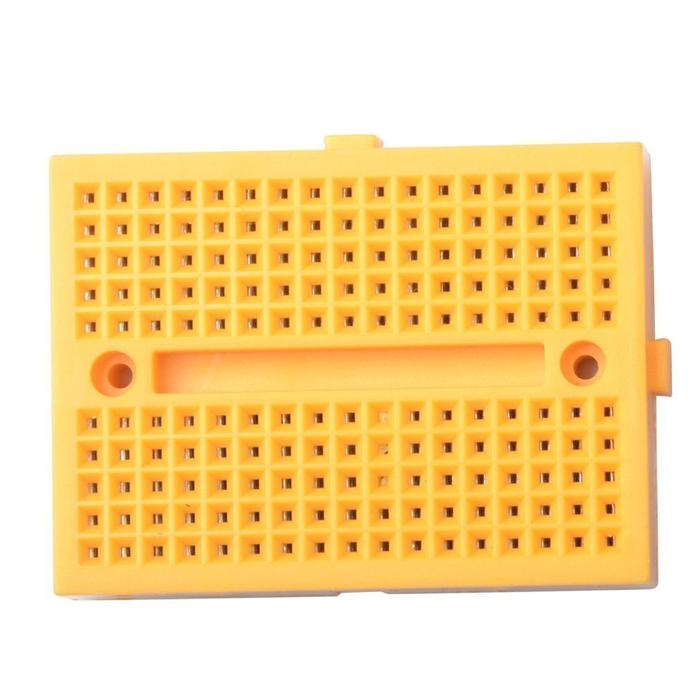

  • Color: Amarillo
  • Modelo: D7 +
  • Modelo: SYB-170

Usos

  • Prototipar sin soldar: Facilita insertar componentes electrónicos (resistencias, LEDs, sensores) y cables jumper  directamente en sus orificios  permitiendo  modificar el circuito, quitar piezas o corregir errores fácilmente
  • Probar proyectos con microcontroladores: Es el complemento ideal para conectar tarjetas de desarrollo y crear sistemas automatizados
  • Integración de circuitos integrados: Su canal central y su matriz de contactos están diseñados para insertar chips y conectarlos con otros componentes

Aplicaciones

  • Prototipado de microcontroladores: Conexión de placas de desarrollo como Arduino para interactuar con sensores, motores y pantallas
  • Proyectos educativos: Pruebas de circuitos lógicos, divisores de tensión y amplificadores en escuelas y talleres
  • Circuitos temporales: Montaje rápido de alarmas, temporizadores, luces LED intermitentes o detectores de oscuridad
  • Prueba de componentes: Verificación individual o combinada del comportamiento de resistencias, capacitores, transistores y diodos

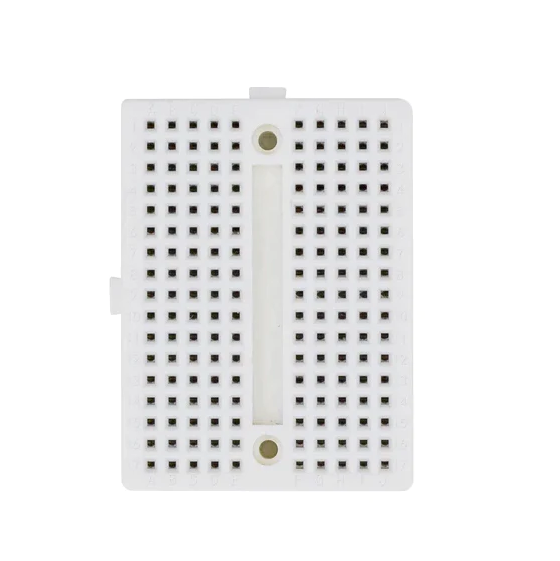

Estructura

  • Canal central: Un surco que divide la placa por la mitad, diseñado para colocar circuitos integrados (como el chip principal) sin que sus pines hagan cortocircuito entre sí
  • Bloques de conexión: Cada lado de la de la ranura central contiene 17 filas horizontales
  • Nodos eléctricos: Cada una de estas 17 filas está formada internamente por 5 agujeros interconectados eléctricamente entre sí (una sola pista de metal)

Documentación

Nota: Al conectar un componente o cable en cualquiera de los 5 puntos de una misma fila, todos quedan unidos. Al no tener rieles de alimentación independientes, si necesitas voltaje o tierra, deberás usar puentes o cables conectándolos desde una fila desocupada
