PIC16F505-I/P CMOS Microcontrolador Microchip
CIRPIC16F505I/P
Descripción
El PIC16F505-I / P es un microcontrolador CMOS basado en la tecnología Flash completamente estático de 8 bits de alto rendimiento que emplea una arquitectura RISC con solo 33 instrucciones de una sola palabra / ciclo individual. Todas las instrucciones son de ciclo único (200 μs), excepto las ramas del programa, que toman dos ciclos. El dispositivo PIC16F505 ofrece un rendimiento de un orden de magnitud mayor que el de sus competidores. Las instrucciones Wide de 12 bits son altamente simétricas, lo que da como resultado una compresión de código 2: 1 típica sobre otros microcontroladores de 8 bits en su clase. El conjunto de instrucciones fácil de usar y fácil de recordar reduce significativamente el tiempo de desarrollo. Equipado con características especiales que reducen el costo del sistema y los requisitos de potencia. El reinicio de encendido (POR) y el temporizador de reinicio del dispositivo (DRT) eliminan la necesidad de un circuito de reinicio externo.
- Núcleo básico con 33 instrucciones, 2 niveles de pila
- Todas las instrucciones de ciclo único, excepto las ramas de programa que son dos ciclos
- Instrucciones detalladas de 12 bits
- Ruta de datos amplia de 8 bits
- 25mA E / S de corriente fuente / sumidero
- Corriente de reposo de baja potencia (100nA)
- Un temporizador de 8 bits (TMR0)
- Temporizador de vigilancia (WDT)
- Capacidad de programación en serie en circuito (ICSP ™)
- Soporte de depuración en circuito
- Protección de código programable
- Tecnología de flash de alta velocidad y baja potencia
- Diseño totalmente estático
- Aplicaciones: Seguridad, industrial, automoción
Especificaciones
- Tipo: CMOS
- Familia: PIC5F5XX
- Velocidad de CPU: 20 MHz
- Tamaño memoria programable: 1.5 KB
- Tamaño de la memoria RAM: 72 Byte
- Número de entradas / salidas: 12 E/S´s
- Norma de cualificación automotriz: AEC-Q100
- Tensión de alimentación mínima: 2 V
- Tensión de alimentación máxima: 5.5 V
- Temperatura de operación mínima: -40 °C
- Temperatura de operación máxima: 125 °C
- Encapsulado: DIP

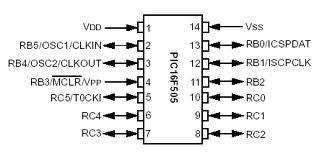

- Número de pines: 14
Documentación
Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
