MC78L09ACPG
CIRMC78L09ACP
Descripción

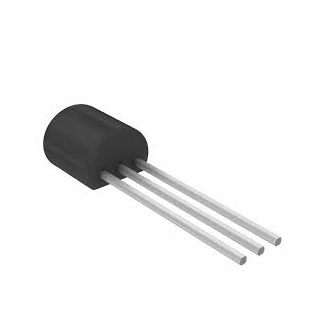

El MC78L09ACPG es un regulador de voltaje positivo de salida fijo en 3 paquete de pasador A-92. Este fácil de usar dispositivo de bajo costo, es adecuado para multitud de aplicaciones que requieren un suministro de hasta 100 mA regulada. Al igual que los dispositivos de la serie MC7800 de mayor potencia y MC78M00, este regulador cuenta corriente de corto circuito interno limitante y apagado térmico interno por lo que es muy resistente. No hay componentes externos se requieren con el dispositivo MC78L09A en muchas aplicaciones. Este dispositivo ofrece una ventaja sustancial sobre el rendimiento tradicional combinación de diodos Zener como la resistencia y la impedancia de salida de corriente de reposo se reducen sustancialmente.
- Tensión de salida fija de 9V
- Tensión de caída de 1.7VDC a TJ = + 25 ° C
- Voltaje máximo de entrada de 30V
- Regulación de línea de 20mV (11.5VDC ≤ VI ≤ 24VDC, TJ = + 25 ° C, IO = 40mA)
- Regulación de carga de 15mV (TJ = + 25 ° C, 1mA ≤ IO ≤ 100mA)
- Corriente de polarización de entrada de 3 mA (TJ = + 25 ° C)
- Voltaje de ruido de salida de 60μV a TA = + 25 ° C, 10Hz ≤ f ≤ 100KHz
- Rechazo de ondulación de 57dB (IO = 40mA, f = 120 Hz, 13V ≤ VI ≤ 24V, TJ = + 25 ° C)
- Rango de temperatura de funcionamiento de 0 ° a + 125 ° C
- Aplicaciones: Administración de potencia, industrial
Especificaciones
- Tipo de salida: Fijo
- Tensión de entrada mínima: 15 V
- Tensión de entrada máxima: 30 V
- Voltaje nominal de salida fija: 9 V
- Corriente de salida: 100 mA
- Temperatura de trabajo mínima: 0°C
- Temperatura de trabajo máxima: 125°C
- Encapsulado: TO-92
- 3 pines
- Modelo: 45J1412
Sustituto
NTE1902
