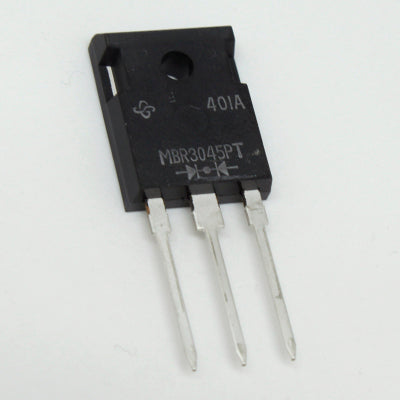

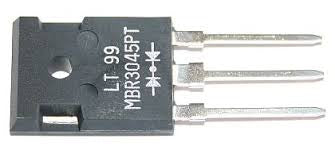

Diodo MBR3045PT Schottky 45 V 30 A

Diodo MBR3045PT Schottky 45 V 30 A

DIOBR3045PT

$ 52.00 MXN Precio incluye IVA

Descripción

Diodo rectificador schottky MBR3045PT  doble para la rectificación secundaria y la aplicación de la rueda libre para el diseño del convertidor de la CC a la CC de la eficacia alta, que ofrece caída de tensión delantera muy baja y corriente baja de la filtración.


  • Schottky
  • Pérdida de la energía baja, eficacia alta
  • Unión de silicio metálico, conducción mayoritaria del portador
  • Alta capacidad de corriente, baja caída de tensión directa
  • Anillo protector para protección contra sobretensiones (OVP)
  • Alta capacidad de sobretensión
  • Aplicaciones: Conmutación de fuentes de alimentación, convertidores, diodos de rueda libre y protección de batería inversa

Especificaciones

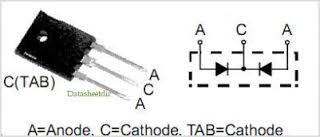

  • Tipo: Diodo rectificador cátodo común doble
  • Corriente directa If(AV):  30 A
  • Tensión inversa repetitiva Vrrm máxima: 45 V
  • Tensión directa VF máxima: 820 mV
  • Corriente directa transitoria Ifsm máxima: 200 A
  • Temperatura de trabajo máxima: 150°C
  • Encapsulado TO-3P
  • 3 pines

Aplicaciones

  • Fuentes de alimentación conmutadas (SMPS)): Se emplea frecuentemente en la etapa de rectificación secundaria para convertir voltajes alternos de alta frecuencia a corriente continua con mínima pérdida de energía
  • Convertidores DC-DC e inversores: Ideal como diodo de rueda libre (o freewheeling) para proteger los transistores de conmutación de picos de voltaje inductivos en convertidores de alta eficiencia
  • Sistemas de carga de baterías:  Actúa como diodo de bloqueo en cargadores de baterías para evitar el flujo de corriente inverso cuando la fuente de alimentación está apagada
  • Protección contra polaridad inversa:  Utilizado en circuitos de control y electrónica de potencia para proteger equipos sensibles contra conexiones de corriente continua erróneas

Sustituto

NTE6090   ESAD83-004
