$ 22.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

El LM723CN / NOPB es un regulador de voltaje lineal ajustable diseñado principalmente para aplicaciones de regulador en serie ( fuentes de alimentación estables de 2V a 37V con una entrada máxima de 40V

). Por sí solo, suministrará corrientes de salida de hasta 150 mA, pero se pueden agregar transistores externos (como el 2N3055) para proporcionar cualquier corriente de carga deseada. El circuito cuenta con un drenaje de corriente de reserva extremadamente bajo y está previsto para la limitación de corriente lineal o de retorno.

Incluye circuitería interna para proteger contra sobrecargas y cortocircuitos, configurando la corriente máxima de salida. El LM723C también es útil en una amplia gama de otras aplicaciones, como un regulador de derivación, un regulador de corriente o un controlador de temperatura.

150mA de corriente de salida sin transistor de paso externo
Utilizado como un regulador lineal o de conmutación
Tensión de referencia de7.15V
Aplicaciones: Industrial, fuentes de alimentación estables, controlar voltajes, limitar la corriente de carga y proteger contra cortocircuitos, funcionando como regulador serie, derivación o conmutación

Especificaciones

Tipo de salida: Ajustable
Voltaje de entrada mínima: 9.5 V
Voltaje de entrada máxima: 40 V
Voltaje mínimo de salida ajustable: 2 V
Voltaje máximo de salida ajustable: 37 V
Corriente de salida: 150 mA
Temperatura de trabajo mínima: 0°C
Temperatura de trabajo máxima: 70°C
Encapsulado DIP

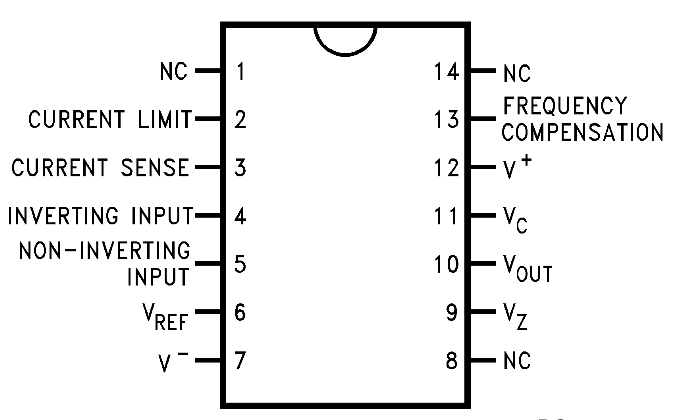

14 pines
Modelo: NN21 +

Aplicaciones

Fuentes de alimentación de corriente continua (DC): Creación de fuentes de voltaje regulable (típicamente de 2V a 37V) utilizando un voltaje de entrada máximo de 40V
Fuentes de alta corriente con transistor de paso: Aunque el chip entrega por sí mismo hasta 150 mA, se le pueden acoplar transistores externos de potencia (como el 2N3055) para construir fuentes de 3A o más
Equipos e instrumentación industrial: Control estable y seguro de voltaje para dispositivos electrónicos sensibles que requieren alta precisión
Regulador en derivación: Configuración alternativa donde el dispositivo actúa derivando corriente para mantener un nivel de tensión fijo
Regulador de corriente constante: Uso de sus circuitos internos de retroalimentación para limitar o mantener un flujo de corriente estable
Protección contra cortocircuitos: Implementación de limitación de corriente lineal o por retroceso (foldback current limiting) mediante una resistencia de detección (Shunt)
Regulador de paso en serie o paralelo (shunt): Versátil para topologías de regulación lineal
Protección interna: Cuenta con limitación de corriente lineal o de retorno y apagado térmico
Aplicaciones industriales: Ideal para equipos de instrumentación
