LM3914

LM3914

CIRLM3914

$ 25.00 MXN Precio incluye IVA

Descripción

Manejador de display para barra de led,  monolítico, que detecta los niveles de tensión analógicas e impulsa 10 LED, que proporciona una visualización analógica lineal. Un solo pasador cambia la visualización de un punto que se mueve a un gráfico de barras. unidad de corriente a los LEDs se regula y programable, eliminando la necesidad de resistencias. Esta característica es uno que permite el funcionamiento de todo el sistema desde menos de 3V. El circuito contiene su propia referencia ajustable y precisa divisor de voltaje de 10 pasos. La memoria intermedia de entrada bajo el sesgo de corriente acepta señales de bajar a tierra o V-, sin embargo, no necesita de protección contra la entrada de 35V por encima o por debajo del suelo. El tapón impulsa 10 comparadores individuales referenciadas al divisor de precisión. Indicación de la no linealidad de este modo se hace normalmente a 1/2%, incluso a través de un amplio rango de temperaturas.

  •  Unidades LED, LCD o fluorescentes de vacío
  • Bar o el modo de visualización de punto Externamente seleccionable por el usuario
  • Ampliable a 100 Muestra de Pasos
  • Funciona con alimentación única de menos de 3V
  • Entradas funcionar a tierra
  • Salida programable actual de 2 a 30 mA
  • Sin conmutación múltiplex o la interacción entre las salidas
  • Soporta entrada de ± 35V sin daño o falsas salidas
  • Las salidas del controlador de LED son actuales, Open-colectores Regulados
  • Las salidas se pueden interconectar con TTL o lógica CMOS
  • Aplicaciones: Administración de Potencia, Iluminación LED

Especificaciones

  • Tipo control de atenuación: Análogo
  • Tipo salida: Lineal
  • Número de Salidas: 10 salidas
  • Corriente de salida: 30 mA
  • Voltaje  de salida: 1.34 V
  • Voltaje  de entrada mínimo: 3 V
  • Voltaje de entrada máximo: 15 V
  • Temperatura de trabajo mínima: 0°C
  • Temperatura de trabajo máxima: 70°C

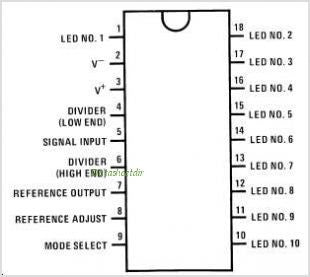

  • Encapsulado: DIP
  • 18 pines
  • Modelo: EE17 +

Sustituto

NTE1508
