LM35DZ

LM35DZ

CIRLM35DZ

$ 15.00 MXN Precio incluye IVA

Descripción

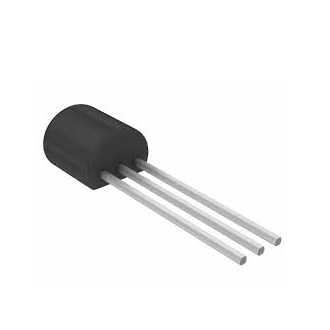

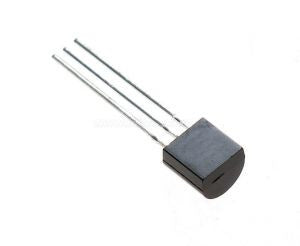

El circuito integrado LM35 es un sensor de temperatura  analógico de alta precisión que convierte la temperatura ambiente en una señal de voltaje proporcional. Cuenta con dimensiones reducidas, tiene un encapsulado TO-92 de 3 pines. Su salida es analógica y lineal con una pendiente de 10mV /ºC. Permite medir temperatura desde −55°C a 150°C  te ayudara a realizar aplicaciones como termómetros, termostatos, sistemas de monitoreo y más.

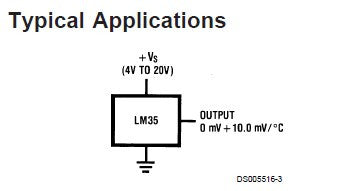

El LM35DZ es fácil de usar, no necesita de  circuitos adicionales para ser usado. Se alimenta directamente con una fuente de 5 V y entrega una salida analógica entre 0 V a 1.5 V. Este voltaje analógico puede ser leído por el ADC de un microcontrolador o tarjeta de desarrollo como Arduino, ESP32, Raspberry Pi Pico, PICs y más.

Es un componente electrónico muy preciso y fácil de usar, ya que proporciona una señal analógica directamente proporcional a la temperatura en grados Celsius. El LM35 es un sensor de temperatura pasivo, lo que significa que no necesita ninguna fuente de alimentación externa para funcionar. En su lugar, utiliza la energía de la señal de salida para alimentarse, lo que lo hace muy eficiente en términos de consumo de energía. El LM35 es muy sensible y puede medir temperaturas con una precisión del ±0.5 grados Celsius. Es muy útil en aplicaciones donde se requiere una medida precisa de la temperatura, como sistemas de control de temperatura, sistemas de seguridad y equipos de medición.

  • Calibrada directamente en grados Celsius
  • Se recomienda usarlo a 5 V
  • No necesita elementos externos para su funcionamiento
  • Factor de escala lineal +10 mV/°C
  • Precisión asegurada de 0.5 °C (con +25 °C)
  • Apto para aplicaciones remotas
  • Menos de 60-μA de drenaje de corriente
  • Salida de baja impedancia, 0.1 Ω para carga de 1 mA
  • Aplicaciones: Instrumentación y medida, electrónica de consumo, automatización y control de procesos, monitorización de sistemas, defensa, militar y aeroespacial

Especificaciones

  • Tipo circuito: Sensor de temperatura analógico
  • Tipo de salida: Voltaje
  • Tensión de alimentación mínima: 4 V
  • Tensión de alimentación máximo: 30 V
  • Corriente de salida: 10 mA
  • Corriente de suministro: 91.5 μA
  • Rango de precisión de sensibilidad:  ±  0.5°C
  • Temperatura de detección mínima:  -55°C
  • Temperatura de detección máxima: 150°C
  • Temperatura de operación mínima: -0°C
  • Temperatura de operación máxima: 100°C

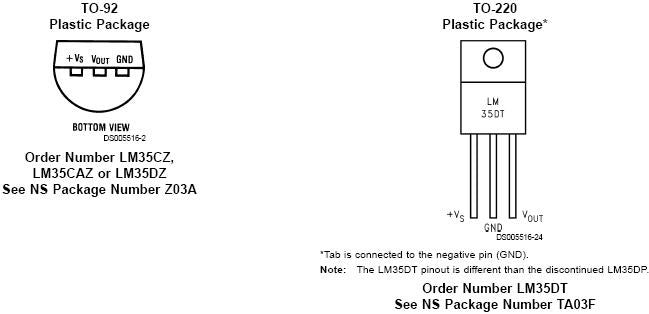

  • Tipo de caja del sensor: TO-92
  • Número de pines: 3

Sustituto

No Aplica
