LM358

LM358

CIRLM358N

$ 5.00 MXN Precio incluye IVA

Descripción

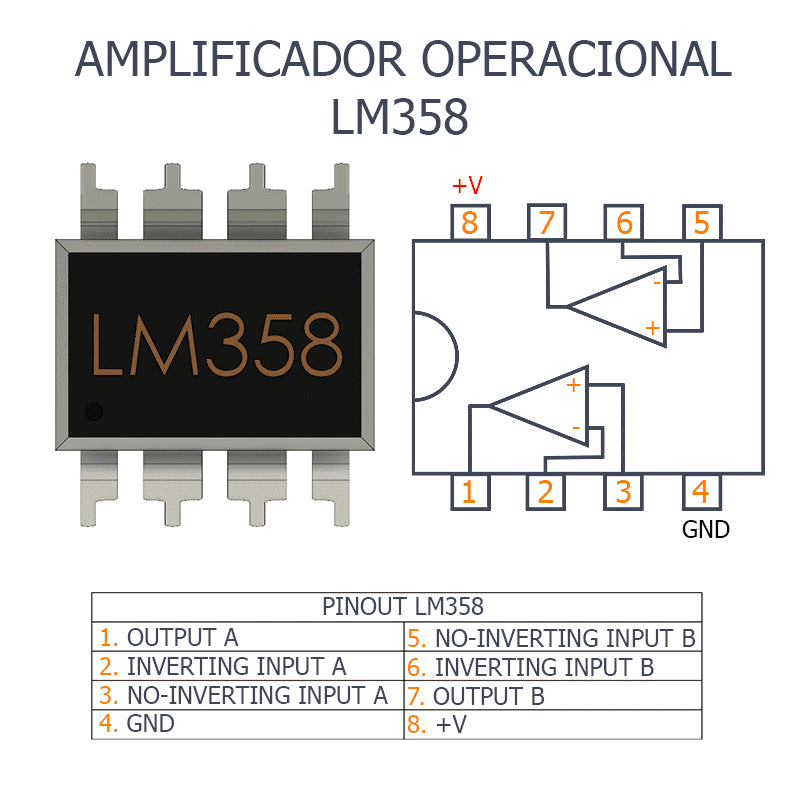

Circuito Integrado LM358N con dos amplificadores operacionales de alta ganancia, alta frecuencia y   diseñado específicamente para operar desde una sola fuente de alimentación a través de una amplia gama de tensiones. Operación de fuentes de alimentación de división es también posible, y el consumo de corriente bajo la fuente de alimentación es independiente de la magnitud de la tensión de alimentación.
El LM358N es un amplificador operacional diseñado para usos generales, tales como amplificadores, filtros de paso alto y bajo, filtros de paso de banda en frecuencia muy baja y sumadores analógicos y siendo compensado internamente puede ser configurado como un tampón con una ganancia de 1. Usualmente se usa como acondicionador de señales provenientes de transductores o sensores, como micrófonos, sondas de temperatura, etc.
El LM358N está diseñado para funcionar con una sola fuente de alimentación de CC que varía desde un mínimo de 3 V hasta un máximo de 32 V, incluso si normalmente se instala en niveles entre 5 V y 15 V. De hecho, aunque la mayoría de los circuitos integrados que contienen operaciones necesitan dos fuentes de alimentación, una positiva y otra negativa, el LM358N solo se puede conectar a la fuente de alimentación positiva mientras la fuente de alimentación negativa se reemplaza por tierra. Sin embargo, dependiendo de los requisitos, la fuente de alimentación negativa también se puede introducir conectando el pin llamado tierra de una fuente de alimentación. En el régimen de doble alimentación, el rango de voltaje es ± 1.5 ÷ 16 V.

  • Compensación de frecuencia interna para ganancia unitaria
  • Gran ganancia de voltaje de CC de 100dB
  • Rango de voltaje de modo común de entrada incluye tierra
  • Gran oscilación de voltaje de salida entre 0 Vcc y 1.5Vcc
  • Consumo de energía apto para funcionamiento con batería
  • Aplicaciones: Administración de potencia

Especificaciones

  • Tipo de amplificador operacional: Alta ganancia
  • Número de amplificadores: 2
  • Velocidad de respuesta: 0.1 V/μs
  • Tensión de alimentación mínima: ± 1.5 V
  • Tensión de alimentación máxima:  ± 16 V
  • Ancho de banda: 1 MHz
  • Temperatura mínima de funcionamiento: 0 ° C
  • Temperatura máxima de funcionamiento: 70°C
  • Encapsulado:  DIP
  • 8 pines
  • Modelo: EE15 +

Sustituto

NTE928M    HA17358  KA358  LA6358   LM2904P  LM358N   LM358P  LT1013CP  NJM2904D

Documentación

Aplicaciones

Su adaptabilidad y fiabilidad lo convierten en un componente común en diseños electrónicos tanto simples como complejos.

  • Amplificadores de transductores. Son fundamentales para transformar señales físicas en formatos electrónicos. El LM358N, apreciado por su bajo consumo de energía, destaca en sistemas donde la precisión y la eficiencia satisfacen a quienes exigen excelencia. Puede emplearlo para preservar la calidad de la señal en las interfaces de los sensores, garantizando datos con precisión y consistencia.
  • Operaciones de ganancia de CC. Este amplificador es especialmente útil en tareas de ganancia de CC donde la amplificación de voltaje constante se ajusta a las expectativas. Gracias a una calibración meticulosa, el LM358N permite una salida uniforme en condiciones de entrada fluctuantes. Su papel en estos escenarios destaca su contribución a la linealidad y la minimización de la distorsión, garantizando así un rendimiento óptimo del circuito.
  • Integradores y diferenciadores. La computación analógica se beneficia enormemente del LM358N cuando se utiliza como integrador y diferenciador. Estas configuraciones son fundamentales para el procesamiento de señales analógicas, donde la temporización y los cambios de velocidad de la señal cautivan a los estudiantes. Su idoneidad en entornos educativos demuestra su potencial para conectar ideas teóricas con aplicaciones, enriqueciendo así las experiencias educativas.
  • Circuitos de verano y sumadores. El LM358N demuestra su capacidad para sumar circuitos, lo que aporta precisión a sistemas que combinan múltiples entradas de señal. Su gestión experta de estas interacciones refuerza su valor en dispositivos de audio y escenarios complejos de procesamiento de señales, donde capturar una señal combinada precisa es una gran satisfacción.
  • Configuraciones de seguidores de voltaje. Las configuraciones de seguidor de tensión aprovechan eficazmente la alta impedancia de entrada y la baja impedancia de salida del LM358N. Esta configuración es especialmente beneficiosa en entornos de búfer para evitar la pérdida de señal, lo cual es vital para preservar la integridad de la señal en equipos de medición sensibles y durante las retransmisiones de señal.
  • Multímetros y osciloscopios digitales. La potencia del LM358N se hace evidente en multímetros y osciloscopios digitales, donde la medición y representación precisa de datos son atributos muy valorados. Estas herramientas dependen de la estabilidad y precisión que ofrece el LM358N, lo que facilita el diagnóstico y la resolución de problemas en diversos escenarios técnicos e industriales.

  • Comparadores en bucles de control y regulación. También es indispensable como comparador en los lazos de control y regulación. Garantiza que los sistemas se mantengan dentro de los parámetros preferentes, proporcionando una retroalimentación precisa para los ajustes necesarios, lo que constituye la base del control de precisión en sistemas automatizados de producción y gestión de temperatura.
