LM337T

LM337T

CIRLM337T

$ 13.00 MXN Precio incluye IVA

Descripción

El circuito integrado LM337T es un regulador de voltaje negativo ajustable de más de 1.5 A con   un rango de voltaje de salida de -1.2 a -37 V. Este regulador requiere sólo dos resistencias externas para ajustar la tensión de salida incluido en el chip para la limitación de corriente, protección contra sobrecarga térmica y compensación de zona segura. Este producto es de uso general y adecuados principalmente para el diseño de fuente variables de voltaje negativas.



  • Protección interna de sobrecarga térmica
  •  Limitación de corriente de cortocircuito interna
  • Compensación de área segura del transistor de salida
  • Operación flotante para aplicaciones de alto voltaje
  • Aplicaciones: Administración de Potencia, Industrial

Especificaciones

  • Tipo de salida: Ajustable
  • Polaridad: Negativo
  • Voltaje de entrada mínima: -50 V
  • Voltaje de entrada máximo: -4.2 V
  • Voltaje mínimo de salida ajustable: -1.2 V
  • Voltaje máximo de salida ajustable:  -37 V
  • Corriente de salida: 1.5 A
  • Temperatura de operación mínima: 0 ° C
  • Temperatura de operación máxima: 125 ° C
  • Encapsulado: TO-220
  • 3 pines
  • Modelo: EE12 +

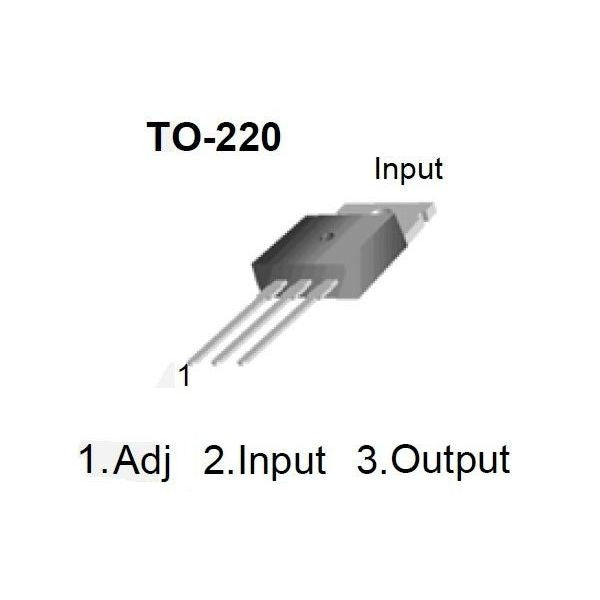

Pines

  • Entrada (IN)
  • Salida (OUT)
  • Ajuste (ADJ)

Aplicaciones

  • Protección térmica: Se activa cuando la temperatura es demasiado alta.
  • Protección de corriente: Se activa cuando la corriente que está suministrando es más de la que está diseñado
  • Todas las protecciones de sobrecarga permanecen funcionales aun cuando la terminal del ajuste esté desconectada.
  • Cuando se conecte el regulador se debe colocar un disipador de calor para que su tiempo de vida útil sea mayor.

Uso

Para hacer uso de este regulador se requieren algunas consideraciones al momento de su diseño.

  • El voltaje que entra al regulador debe ser más bajo que el voltaje de salida de la fuente. Ejemplo si se desea hacer una fuente regulada de 0 VCC a -9 VCC, se requiere un transformador de 12V.
  • Para conseguir una variación de voltaje a la salida, se requieren dos resistencias externas (siendo una de ellas variable). Para esto se aplica la siguiente fórmula:

VOUT = – 1.25 (1+ R2/R1)

Sustituto

NTE957

Documentación

Nota: Cuando se conecte el regulador se debe colocar un disipador de calor para que su tiempo de vida útil sea mayo
