LM2576HVT-ADJ
CIRLM2576HVTADJ
Descripción

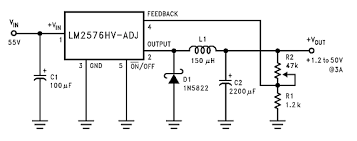

Circuito Integrado LM2576HVT-ADJ. Regulador de voltaje de caída libre 3 A de switcheo simple, es un conmutador de salida ajustable simple, monolítico que proporciona todas las funciones activas de un paso hacia abajo (buck) regulador de conmutación. Este regulador requiere un número mínimo de componentes externos y cuenta con compensación de frecuencia interna, oscilador de frecuencia fija. El LM2576HV ofrece una alta eficiencia de reemplazo durante tres reguladores lineales terminales populares. Se reduce sustancialmente el tamaño de disipador de calor y en algunos casos no se requiere disipador de calor. serie estándar de inductores están optimizados para su uso con el regulador LM2576HV renunciar. Esta característica simplifica enormemente el diseño de fuentes de alimentación conmutadas. Externa cerró con 50μA corriente de espera (típico).
- Voltaje de salida ajustable de 1.23 V a 57 V
- Corriente de salida 3 A
- Amplio rango de voltaje de entrada de 4 V a 60 V
- Requiere solo 4 componentes externos
- Oscilador interno de frecuencia fija de 52 kHz
- Capacidad de apagado TTL y modo de espera de baja potencia
- Excelente regulación de línea y carga
- Alta eficiencia hasta 77%
- Apagado térmico y protección de límite de corriente
- Rango de temperatura de funcionamiento de -40 ° C a 125 ° C
- Aplicaciones: Administración de Potencia
Especificaciones
- Topología: Buck (Step Down) bajada
- Tipo de conversor: DC/DC
- Número de salidas: 1
- Tensión de entrada mínima: 4 V
- Tensión de entrada máxima: 60 V
- Tensión de salida mínima: 1.23 V
- Tensión de salida: 57 V
- Corriente de salida: 3 A
- Frecuencia de Conmutación: 5 2kHz
- Temperatura de operación mínima: -40 °C
- Temperatura de operación máxima: 125 °C
- Encapsulado: TO-220
- Número de pines: 5
Sustituto
No Aplica
