LM2423TE

$ 75.00 MXN Precio incluye IVA

Cantidad

Descripción

Descripción

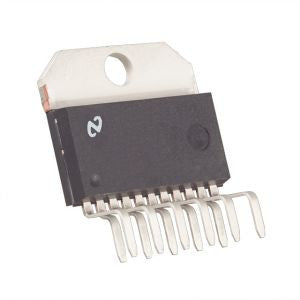

Circuito Integrado LM2423TE diseñado para su uso como controlador CRT de alto voltaje de triple canal diseñado para su uso en aplicaciones de DTV. El IC contiene tres amplificadores de banda ancha de alta impedancia de entrada que impulsan directamente los cátodos RGB de un CRT. Cada canal tiene su ganancia configurada internamente en -54 y puede manejar cargas capacitivas CRT así como cargas resistivas presentes en otras aplicaciones, limitadas solo por la disipación de potencia del paquete.

Ancho de banda de 15 MHz a 130VPP oscilación de salida
Hasta 170VPP oscilación de salida con acoplamiento de CA a cátodo
Rango de voltaje de entrada de 0 V a 5 V
Estable con cargas capacitivas de 0 pF-20 pF y redes de habla inductiva

Especificaciones

Suministro de voltaje VCC máximo: 250 V
Suministro de corriente máxima: 28 mA
Número de canales: 3
Frecuencia: 15 Mhz
Temperatura de fucionamiento máxima: 125°C
Encapsulado SIP
11 pines

Sustituto

No Aplica

Documentación

Datasheet
