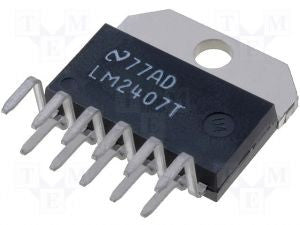

LM2407

LM2407

CIRLM2407

$ 50.00 MXN Precio incluye IVA

Descripción

El LM2407 es un circuito controlador CRT de alto voltaje integrado diseñado para su uso en aplicaciones de monitores en color. El IC contiene tres amplificadores de banda ancha de alta impedancia de entrada que impulsan directamente los cátodos RGB de un CRT. Cada canal tiene su ganancia configurada internamente en - 14 y puede accionar cargas capacitivas CRT así como cargas resistivas presentes en otras aplicaciones, limitadas únicamente por la disipación de energía del paquete. El IC está empaquetado en un paquete de energía de plástico moldeado TO-220 de 11 derivaciones estándar de la industria.

  • Baja disipación de potencia
  • Bien combinado con el preamplificador de video LM1279
  • Rango de entrada de 0V a 5V
  • Estable con cargas capacitivas de 0 pF-20 pF y redes de picos inductivos
  • Aplicaciones: Frecuencias de reloj de píxeles de hasta 100 MHz, monitores que utilizan supresión de vídeo

Especificaciones

  • Voltaje de entrada máximo: 5 V
  • Suministro de voltaje VCC máximo: 90 V
  • Suministro de corriente: 11.5 mA
  • Temperatura de operación mínima: -20°C
  • Temperatura de operación máxima: 100°C
  • Encapsulado TO-220
  • 11 pines

Sustituto

No Aplica
