LM224D
CIRLM224D
Descripción
El circuito integrado LM224D es un amplificador operacional de propósito general cuádruple que consta de cuatro amplificadores independientes compensados en frecuencia de alta ganancia, operacionales, que están diseñados específicamente para operar desde una sola fuente de alimentación o suministro, dividida sobre una amplia gama de voltajes.
- En el modo lineal, el rango de voltaje de modo común de entrada incluye tierra y el voltaje de salida también puede conectarse a tierra, incluso si se opera desde un solo voltaje de fuente de alimentación
- La frecuencia cruzada de ganancia unitaria está compensada por temperatura
- Elimina la necesidad de suministros duales
- Cuatro amplificadores operacionales compensados internamente en un solo paquete
- Permite detectar directamente cerca de GND y VOUT, también va a GND
- Compatible con todas las formas de lógica
- Amplio rango de suministro de energía: suministro único de 3V a 32V o suministro dual ± 1.5V a ± 16V
- Drenaje de corriente de suministro muy bajo (700 μA) - esencialmente independiente del voltaje de suministro
- Baja corriente de polarización de entrada 45 nA (compensación de temperatura)
- Bajo voltaje de compensación de entrada 2 mV y corriente de compensación: 5 n
- El rango de voltaje de modo común de entrada incluye tierra
- Rango de voltaje de entrada diferencial igual al voltaje de la fuente de alimentación
- Aplicaciones: Amplificación
Especificaciones
- Número de amplificadores: 4
- Tipo de amplificador: Alta ganancia
- Alimentación de voltaje mínimo: ± 1.5 V
- Alimentación de voltaje máximo: ± 16 V
- Velocidad de respuesta: 0.5 V / mS
- Ancho de banda: 1.2 MHz
- Temperatura de funcionamiento máxima: 85 ° C
- Temperatura de funcionamiento mínima: -25 ° C

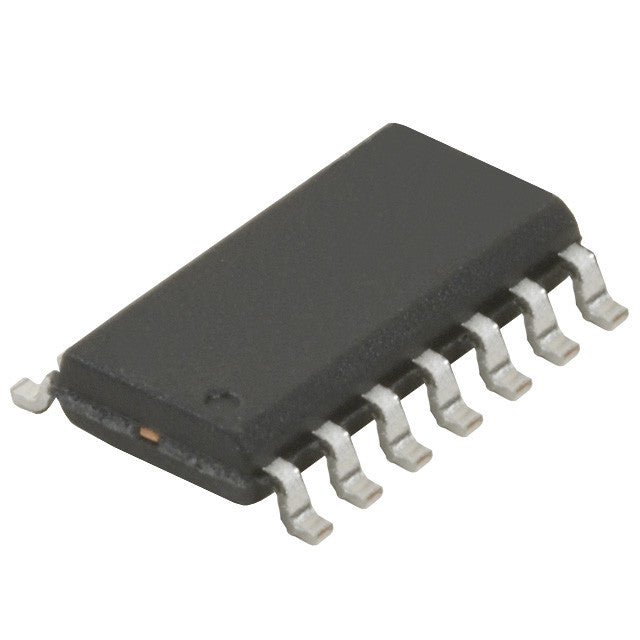

- Encapsulado SOIC
- 14 pines
Sustituto
NTE987
