LM1881N

LM1881N

CIRLM1881N

$ 23.00 MXN Precio incluye IVA

Descripción

El circuito LM1881N  es un separador de sincronización  de video que cumple con  la función de extraer la  información de tiempo incluyendo sincronización compuesta y vertical, tiempo ráfaga o la sincronización de la entrada trasera y la información de campo impar e incluso de la sincronización negativa NTSC, PAL y  señales de video SECAM con amplitud de 0.5V a 2V p-p. El circuito integrado LM1881N también tiene la capacidad de proporcionar separación de sincronización para señales de video no estándar de frecuencia vertical. La salida vertical se produce en el borde dentado ascendente del primer período de sincronización vertical. Se produce una salida vertical predeterminada después de un tiempo de espera si el borde ascendente mencionado anteriormente no aparece dentro del período de retardo establecido, como podría ser en el caso de una señal de video no estándar, en señales de video de frecuencia horizontal ofrece también  la información de sincronización y entregarla al circuito modulador. Se conoce al separador de sincronismos como la etapa del TV que se encarga de extraer, desde la señal compuesta de video, los impulsos necesarios para enclavar la imagen en la pantalla. Tanto el oscilador de vertical, como el de horizontal, son libres, o sea que funcionan a una frecuencia muy cercana a la del transmisor, y necesitan de una información enviada por éste último para que la imagen no " flote " en la pantalla de un lado a otro.



  • Señal de entrada compuesta acoplada a CA
  • > 10 kΩ de resistencia de entrada
  • <10 mA Corriente de drenaje de la fuente de alimentación
  • Sincronización compuesta y salidas verticales
  • Salida de campo par / impar
  • Tasas de escaneo horizontal a 150 kHz
  • Salida vertical disparada por el borde
  • Salida vertical activada por defecto para señal de video no estándar (Videojuegos-Computadoras domésticas)

Especificaciones

  • Voltaje de alimentación mínima: 5 V
  • Voltaje de alimentación máxima: 12 V
  • Suministro de corriente operativo: 10 mA
  • Disipación de potencia toal: 1100 mW
  • Temperatura de trabajo mínima: 0 °C
  • Temperatura de trabajo máxima: 70 °C

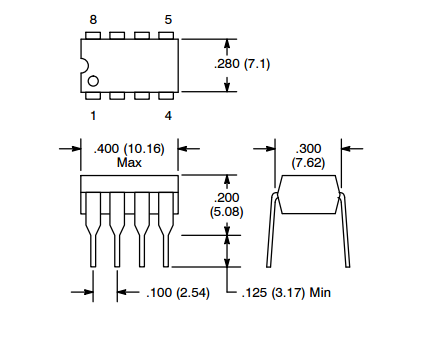

  • Encapsulado: DIP

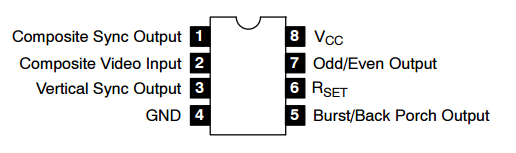

  • Número de pines: 8

Sustituto

NTE7238
