LM13700M/NOPB

LM13700M/NOPB

CIRLM13700M

$ 89.00 MXN Precio incluye IVA

Descripción

Amplificador de transconductancia dual con diodos lineales y búferes. La serie LM13700 consta de dos amplificadores de transconductancia controlados por corriente, cada uno con entradas diferenciales y una salida de empuje-tracción. Los dos amplificadores comparten suministros comunes pero de otra manera operan independientemente. Se proporcionan diodos de linealización en las entradas para reducir la distorsión y permitir mayores niveles de entrada. El resultado es una mejora de señal a ruido de 10dB referida al THD al 0,5%. Se proporcionan tampones de alta impedancia que están especialmente diseñados para complementar el rango dinámico de los amplificadores. Los buffers de salida del LM13700 difieren de los del LM13600 en que sus corrientes de polarización de entrada (y por lo tanto sus niveles de salida DC) son independientes de IABC.

  • Gm Ajustable durante 6 décadas
  • Excelente linealidad gm
  • Excelente compatibilidad entre amplificadores
  • Linearización de diodos para reducir la distorsión de salida
  • Buffers de alta impedancia
  • Relación señal / ruido de salida alta
  • 110dB CMRR típico

Especificaciones

  • Tipo de Amplificador: Propósito general
  • Número de amplificadores: 2
  • Velocidad de cambio (Slew Rate): 50 V/µs
  • Tensión de alimentación mínima:  10 V
  • Tensión de alimentación máxima: 36 V
  • Temperatura de trabajo mínimo: 0°C
  • Temperatura de trabajo máximo: 70°C

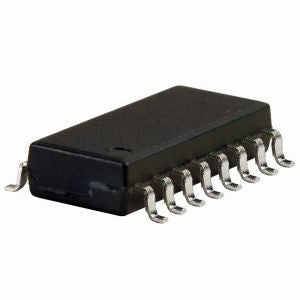

  • Encapsulado SOIC
  • 16 pines

Sustituto

No Aplica
