L6599D

L6599D

CIRL6599D

$ 88.00 MXN Precio incluye IVA

Descripción

El circuito integrado L6599D es un controlador de doble extremo específico para la topología de medio puente resonante. Proporciona un ciclo de trabajo complementario del 50%: el interruptor del lado alto y el interruptor del lado bajo se ENCIENDEN 180 ° fuera de fase durante exactamente el mismo tiempo. La regulación del voltaje de salida se obtiene modulando la frecuencia de operación. Un tiempo muerto fijo insertado entre el apagado de un interruptor y el encendido del otro garantiza un cambio suave y permite la operación de alta frecuencia

  • Oscilador de alta precisión
  • Frecuencia de funcionamiento de hasta 500 kHz
  • Interfaz con controlador PFC
  • Entrada de desactivación bloqueada
  • Aplicaciones: Adaptador AC-DC, marco abierto SMPS, TV LCD y PDP

Especificaciones

  • Función: Controlador resonante
  • Tensión de alimentación mínima: 8.5 V
  • Tensión de alimentación máxima: 16 V
  • Temperatura de operación mínima: -50°C
  • Temperatura de operación máxima: 150°C
  • Encapsulado: SOIC

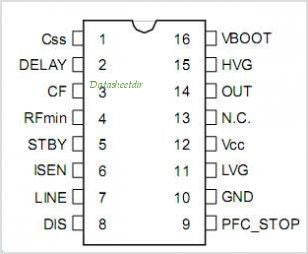

  • Número de pines: 16

Sustituto

No Aplica

Documentación

Datasheet
