L6598

L6598

CIRL6598

$ 34.00 MXN Precio incluye IVA

Descripción

El circuito integrado L6598 es un controlador regulador resonante de alto poder de alto voltaje fabricado con la tecnología offline BCD ™, capaz de asegurar voltajes de hasta 600V, lo que lo hace perfectamente adecuado para adaptadores AC / DC y dondequiera que una topología resonante pueda ser beneficiosa. El dispositivo está diseñado para impulsar dos MOSFET de potencia, en la topología clásica de medio puente. Una sección de temporización dedicada que permite al diseñador establecer el tiempo de arranque suave, arranque suave y frecuencia mínima. Un amplificador de error, junto con las dos entradas de habilitación, están disponibles. Además, el diodo bootstrap integrado y la fijación Zener en la fuente de baja tensión, reducen al mínimo las partes externas necesarias en las aplicaciones.
  • Entrada de apagado del CMOS
  • Bloqueo de bajo voltaje
  • Temporización de cambio de frecuencia de arranque suave
  • Amplificador operacional de detección para funciones de control o protección en circuito cerrado
  • Oscilador controlado por corriente de alta precisión
  • Diodo integrado de arranque
  • Inmunidad dV / dt de ± 50V / ns en el rango de temperatura completo
  • Capacidad de la corriente del conductor - Fuente 250mA y sumidero 450mA
  • 80 / 40ns Subida / caída con tiempo de conmutación de carga de 1nF

Especificaciones

  • Configuración del controlador: Lado alto y lado bajo
  • Corriente pico de salida: 450 mA
  • Tensión de alimentación mínima: 10 V
  • Tensión de alimentación máxima; 16.6 V
  • Temperatura de funcionamiento mínima: -40°C
  • Temperatura de funcionamiento máxima: 125°C

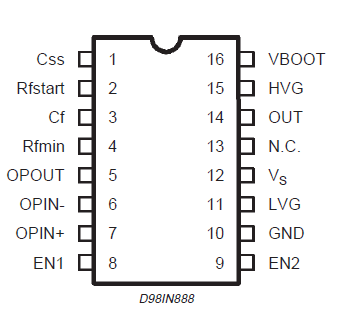

  • Encapsulado: DIP
  • 16 pines

Sustituto

No Aplica
