KA7631

KA7631

CIRKA7631

$ 35.00 MXN

Precio Regular: $ 47.00
Precio incluye IVA

Descripción

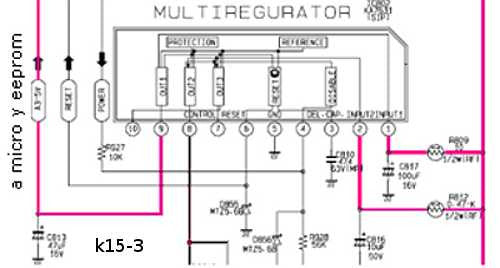

El KA7630 / KA7631 es un regulador de voltaje positivo de múltiples salidas diseñado para proporcionar voltajes de salida de precisión fija de 5.1V, 8V (7630) / 9V (7631) a una corriente de hasta 0.5A y 12V en una corriente de hasta 1A con un transistor PNP externo. Un circuito de reinicio interno genera un pulso de reinicio cuando la salida 1 disminuye por debajo del valor regulado. Las salidas 2 y 3 pueden desactivarse mediante la entrada TTL. Las características de protección incluyen protección contra sobretensión, protección contra cortocircuitos y apagado térmico.

  • Corrientes de salida hasta 0.5A (Salida1 y 2)
  • Corriente de salida hasta 1A con transistor externo (Salida3)
  • Voltaje de salida de precisión fija 1 5.1V ± 2%
  • Voltaje de salida de precisión fija 2 8V ± 2% (KA7630 )
  • Voltaje de salida 2 de precisión fija 9V ± 2% (KA7631)
  • Generador de señal de control para voltaje de salida 3 (12V ± 2%)
  • Función de reinicio para voltaje de salida1
  • Salida 2,3 con desactivación por entrada TTL
  • Protección de límite de corriente en cada Salida
  • Apagado térmico

Especificaciones

  • Suministro de voltaje VCC: 20 V
  • Corriente de salida IO: 0.5 A
  • Disipación de potencia PD: 1.5 W
  • Temperatura de operación mínima: 0°C
  • Temperatura de operación máxima: 125°C
  • Encapsulado SIP
  • 10 pines

Sustituto

No Aplica
