KA7630

KA7630

CIRKA7630

$ 35.00 MXN Precio incluye IVA

Descripción

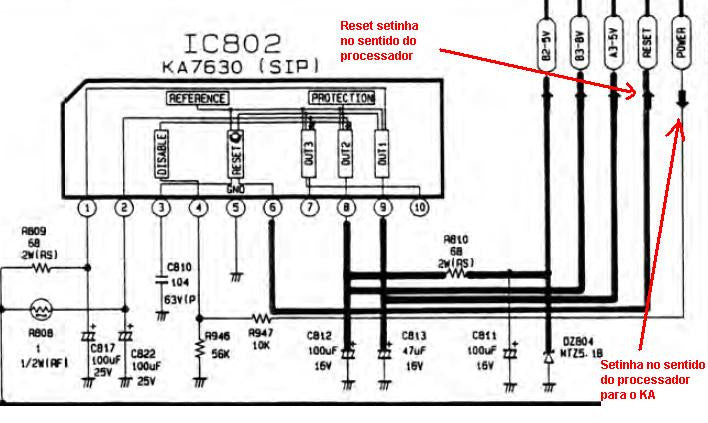

Circuito Integrado KA7630 es un regulador de voltaje positivo de múltiples salidas diseñado para proporcionar voltajes de salida de precisión fija de 5.1V, 8V (7630) / 9V (7631) a una corriente de hasta 0.5A y 12V en una corriente de hasta 1A con transistor PNP externo. Un circuito de reinicio interno genera un pulso de reinicio cuando la salida 1 disminuye por debajo del valor regulado. Las salidas 2 y 3 pueden desactivarse mediante la entrada TTL. Las características de protección incluyen protección contra sobretensión, protección contra cortocircuitos y apagado térmico.

  • Protección de límite de corriente en cada salida
  • Apagado térmico
  • Corrientes de salida hasta 0.5A (Salida1 y 2)
  • Corriente de salida hasta 1A con transistor externo (Salida3)
  • Precisión fija Tensión de salida 1 5.1V ± 2%
  • Precisión fija Tensión de salida 2 8V ± 2% (KA7630)
  • Precisión fija Voltaje de salida 2 9V ± 2% (KA7631)
  • Generador de señal de control para voltaje de salida 3 (12V ± 2%)
  • Facilidad de reinicio para voltaje de salida1
  • Salida 2,3 con deshabilitación por entrada TTL

Especificaciones

    • Suministro de voltaje VCC: 20 V
    • Corriente de salida IO: 0.5 A
    • Disipación de potencia PD: 1.5 W
    • Temperatura de operación mínima: 0°C
    • Temperatura de operación máxima: 125°C
    • Encapsulado SIP
    • 10 pines

    Sustituto

    No Aplica
