KA3S1265R

KA3S1265R

CIRKA3S1265R

$ 65.00 MXN Precio incluye IVA

Descripción

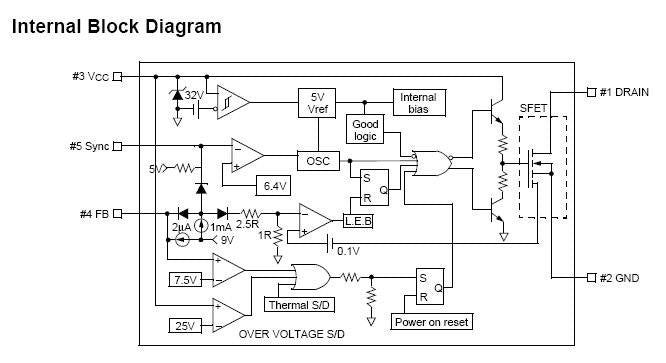

El circuito Integrado KA3S1265R es un switch de potencia (FPS)  diseñado especialmente para componentes SMPS. El interruptor de alimentación (FPS) consta de un circuito controlador SenseFET de alta tensión y modo de corriente PWM  que cuenta con un oscilador recortado, bloqueo bajo de voltaje, blanking de borde de ataque optimizado, puerta de encender / apagar, protección térmica de cierre, protección contra sobretensión, precisión compensada por temperatura, fuentes de corriente para compensación de bucle y protección contra fallos circuito. En comparación con el MOSFET y el controlador o RCC el  Switch (FPS) puede reducir la cantidad total de componentes, el tamaño de diseño, peso y al mismo tiempo aumentar la eficiencia de la  productividad y fiabilidad del sistema. Tiene una plataforma básica bien adaptada para la fuente de alimentación C-TV rentable.

  • Amplio rango de frecuencia de funcionamiento hasta 150 KHz
  • Pulso por pulso sobre limitación de corriente
  • Protección de sobrecarga
  • Protección contra sobretensiones (mín. 23V)
  • Función de desconexión térmicainterna
  • Bloqueo de bajo voltaje
  • Sentido interno  del alto voltaje
  • Sincronización externa
  • Modo de reinicio automático

Especificaciones

  • Suministro de voltaje máximo VCC: 30 V
  • Voltaje drenaje-fuente VDSS: 650 V
  • Voltaje drenaje-compuerta VDGS: 650 V
  • Voltaje compuerta-fuente VGS: -30 V a +30V
  • Corriente de drenaje pulsada IDM:  48 ADC
  • Corriente de drenaje continua  (Tc=25°C): 12 ADC
  • Disipación de poder total: 269 W
  •  Rango de frecuencia de operación de hasta: 150 kHz
  • Temperatura de operación mínima: -25°C
  • Temperatura de operación máxima: 85°C
  • Encapsulado TO-3PF-5L
  • 5 pines

Sustituto

3S1265R
