IR2153PBF

IR2153PBF

CIRIR2153

$ 72.00 MXN Precio incluye IVA

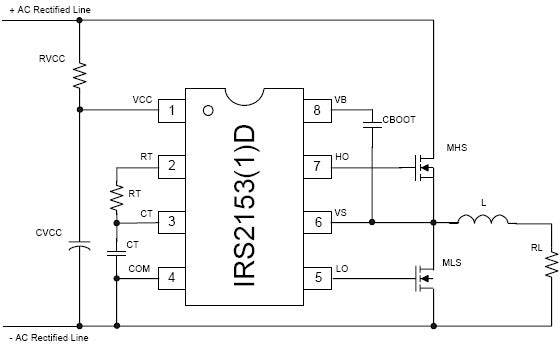

Descripción

El circuito IR2153PBF es una versión mejorada de los populares circuitos integrados de controlador de puerta IR2155 e IR2151 incorpora un controlador de puerta de medio puente de alto voltaje con un oscilador frontal similar al temporizador CMOS 555 estándar de la industria. El IR2153PBF proporciona más funcionalidad y es más fácil de usar que los circuitos integrados anteriores. Se ha diseñado una función de apagado en el pin CT, de modo que ambas salidas del controlador de puerta se pueden desactivar mediante una señal de control de bajo voltaje. Además, los anchos de pulso de salida del controlador de puerta son los mismos una vez que se alcanza el umbral de bloqueo de subtensión ascendente en VCC, lo que da como resultado un perfil más estable de frecuencia en comparación con el tiempo al inicio. dt de los controladores de puerta, y aumentando la histéresis de bloqueo por subtensión a 1V. Por último, se ha prestado especial atención a maximizar la inmunidad al pestillo del dispositivo y proporcionar protección ESD integral en todos los pines.


  • Controlador de puerta de medio puente integrado de 600 V
  • CT, RT oscilador programable
  • Abrazadera Zener de 15,4 V en VCC
  • Inicio de micro potencia
  • Apagado no bloqueado en el pin CT (1/6 VCC)
  • Bootstrap interno FET
  • Excelente inmunidad de cierre en todas las entradas y salidas
  • +/- 50 V / ns dV / dt inmunidad
  • Protección ESD en todos los pines
  • Paquete SOIC o PDIP de 8 derivaciones
  • Tiempo muerto interno

Especificación

  • Número de canales: 2
  • Configuración del controlador: Medio puente
  • Tipo  de interruptor de potencia: Mosfet
  • Características: Synchronous
  • Corriente de salida: 400 mA
  • Voltaje de alimentación mínimo: 10 V
  • Voltaje de alimentación máximo: 20 V
  • Corriente de suministro operativa: 5 mA
  • Tiempo de subida: 150 ns
  • Tiempo de caída: 100 ns
  • Disipación de potencia Dp : 1000 mW
  • Temperatura de operación mínima: - 40 °C
  • Temperatura de operación máxima: 125 °C
  • Estilo de montaje: Through Hole
  • Encapsulado: DIP
  • Número de pines: 8

Sustituto

Sin aplicar
