IR2130

IR2130

CIRIR2130

$ 100.00 MXN

Precio Regular: $ 230.00
Precio incluye IVA

Descripción

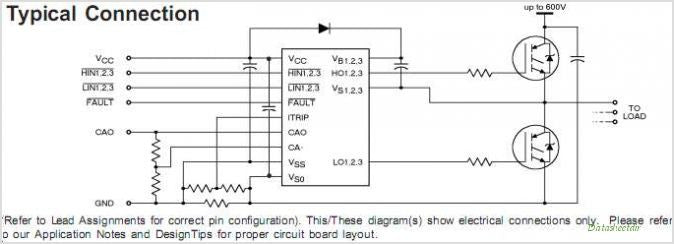

El IR2130 / IR2132 (J) (S) es un controlador IGBT y MOSFET de potencia de alta velocidad y alto voltaje con tres canales de salida independientes con referencia de lado alto y bajo. La tecnología patentada HVIC permite una construcción monolítica reforzada. Las entradas lógicas son compatibles con salidas CMOS o LSTTL, hasta lógica de 2,5 V. Un amplificador operacional con referencia a tierra proporciona retroalimentación analógica de la corriente del puente a través de una resistencia externa de detección de corriente. Una función de disparo de corriente que termina las seis salidas también se deriva de esta resistencia. Una señal de FALLO de drenaje abierto indica si se ha producido una parada por sobrecorriente o subtensión. Los controladores de salida cuentan con una etapa de búfer de corriente de pulso alta diseñada para una conducción cruzada mínima del controlador. Los retardos de propagación se combinan para simplificar el uso a altas frecuencias. Los canales flotantes se pueden usar para impulsar MOSFET o IGBT de potencia de canal N en la configuración del lado alto que operan hasta 600 voltios.




  • Canal flotante diseñado para operación bootstrap Totalmente operativo a + 600V Tolerante a voltaje transitorio negativo Inmune a V / dt
  • Rango de suministro de control de compuerta de 10 a 20V
  • Bloqueo de bajo voltaje para todos los canales
  • El apagado por sobrecorriente apaga los seis controladores
  • Controladores de medio puente independientes
  • Emparejado retardo de propagación para todos los canales
  • Compatible con lógica de 2,5 V
  • Salidas desfasadas con entradas
  • Lógica de prevención de conducción cruzada
  • Aplicaciones: Electrónica de consumo, industrial

Especificaciones

  • Número de canales: 6
  • Configuración del controlador: Medio puente
  • Tipo de interruptor de potencia: Mosfet
  • Tipo de entrada: Inversor
  • Suministro de voltaje mínimo: 10 V
  • Suministro de voltaje máximo: 20 V
  • Corriente fuente: 250 mA
  • Corriente sumidero: 500 mA
  • Retardo de entrada: 675 ns
  • Retardo de salida: 425 ns
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 125°C
  • Encapsulado DIP
  • 28 pines

Sustituto

No Aplica
