ICL7106CPLZ

ICL7106CPLZ

CIRICL7106

$ 135.00 MXN Precio incluye IVA

Descripción

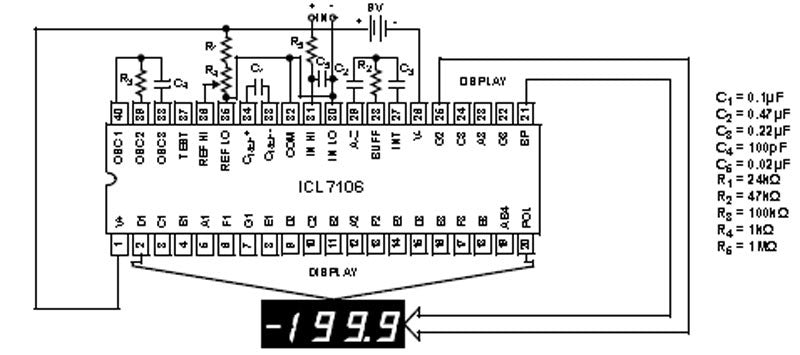

Circuito Integrado ICL7106CPLZ diseñado para su uso como convertidor análogo a digital A / D de baja potencia de alto rendimiento de 3-1 / 2 dígitos. Se incluyen siete decodificadores de segmento, controladores de pantalla, una referencia y un reloj. La ICL7106 está diseñada para interactuar con una pantalla de cristal líquido (LCD) e incluye una unidad de backplane multiplexada, la ICL7107 dirigirá directamente una pantalla de diodo emisor de luz (LED) de tamaño de instrumento. El ICL7106 reúne una combinación de alta precisión, versatilidad y verdadera economía. Cuenta con cero automático a menos de 10μV, deriva cero de menos de 1μV / ° C, corriente de polarización de entrada de 10pA (máximo) y error de vuelco de menos de un recuento. Las entradas diferenciales verdaderas y la referencia son útiles en todos los sistemas, pero dan al diseñador una ventaja poco común al medir células de carga, medidores de deformación y otros transductores tipo puente. Por último, la verdadera economía del funcionamiento de la fuente de alimentación única (ICL7106), permite construir un medidor de panel de alto rendimiento con la adición de sólo 10 componentes pasivos y una pantalla.

Especificaciones

  • Resolución (Bits): 3.5 bit
  • Frecuencia de muestreo: 3 SPS
  • Tensión de alimentación: Doble (+/-)
  • Tensión de alimentación mínima.: -5 V
  • Tensión de alimentación máxima: 5 V
  • Tipo canal de entrada: Diferencial
  • Interfaz de datos: Paralelo
  • Corriente de alimentación:1 mA
  • Temperatura de trabajo mínimo: 0°C
  • Temperatura de trabajo máximo: 70°C
  • Encapsulado DIP
  • 40 pines
  • Modelo: 24M2871
