ICE3B0365J
CIRICE3B0365J
Descripción
El circuito Integrado ICE3B0365J es un controlador de corriente de 650 V CoolMOS™. F3 (versión Jitter) que cumple con los requisitos para adaptadores de batería fuera de línea y SMPS de bajo costo para el menor rango de potencia. Debido al uso de la tecnología BiCMOS proporciona un rango de VCC de hasta 26 V. Esto cubre los cambios en la tensión de alimentación auxiliar si una regulación CV / CC es implementado en el lado secundario. Además una activación del modo de ráfaga está integrado para cumplir con la potencia de espera más baja con requisitos <100 mW sin carga y V en = 270 VAC. Como durante el modo de ráfaga activa el controlador siempre está activo hay una respuesta inmediata en los saltos de carga posible sin ningúna perdida SMPS. En el modo de ráfaga activa la ondulación de la tensión de salida se puede reducir <1%. Además, se ingresa el modo de reinicio automático en caso de sobretemperatura, sobrevoltaje VCC, con una salida precisa de sobrevoltaje y VCC de baja tensión. Por medio de la limitación interna de corriente máxima precisa, la dimensión del transformador y el diodo secundario se puede bajar el costo.
- 650V CoolMOS™
- Carga ligera controlada por señal de retroalimentación
- Respuesta de salto de carga rápida en modo de ráfaga activa
- Frecuencia de conmutación fija de 67 kHz
- Modo de reinicio automático en detección de sobretemperatura
- Modo de reinicio automático para detección de sobretensión
- Modo de reinicio automático para sobrecarga y bucle abierto
- Modo de reinicio automático para baja tensión VCC
- Soft Start definido por el usuario
- Se requiere un mínimo de componentes externos
- Max Duty Cycle 75%
- Tolerancia general de la limitación de corriente <± 5%
- Supresión interna del borde de ataque
- La tecnología BiCMOS proporciona un amplio rango de VCC
- Jittering de frecuencia para bajo EMI
Especificaciones
- Topología: Flyback
- Tensión de alimentación mínima: 85 V
- Tensión de alimentación máxima: 265 V
- Potencia nominal: 10 W
- Corriente: 1.6 A
- Frecuencia: 67 kHz
- Temperatura de operación mínima: -40°C
- Temperatura de operación máxima: 150°C

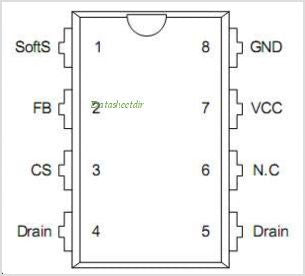

- Encapsulado DIP
- 8 pines
Sustituto
No Aplica
