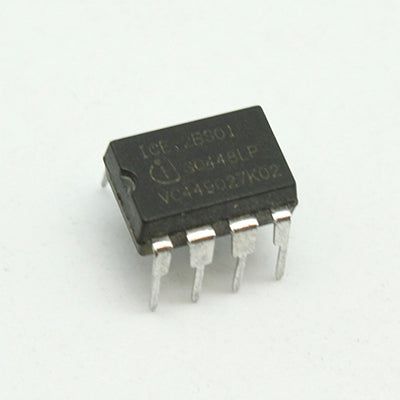

ICE2BS01

ICE2BS01

CIRICE2BS01

$ 45.00 MXN Precio incluye IVA

Descripción

Circuito Integrado ICE2BS01 PWM- FF. Este controlador independiente proporciona varias
mejoras para satisfacer las necesidades de bajo consumo de energía y características de protección. En la modalidad de espera de reducción se utiliza para reducir el consumo de energía y proporcionar un voltaje de salida estable. La frecuencia de la reducción está limitada a 20 kHz / 21.5 kHz (típ.) para evitar ruido audible. En caso de modos de falla como bucle abierto, sobretensión o sobrecarga debido a un cortocircuito en el dispositivo conmuta en modo de reinicio automático controlado por unidad de protección interna. Por medio de la precisión interna limitación de corriente máxima la dimensión del transformador y el diodo secundario puede ser más bajo, lo que lleva a un mayor costo y eficiencia.

  • Solo algunos componentes externos requeridos
  • Bloqueo de subtensión de entrada
  • Frecuencia de conmutación fija de 67kHz / 100kHz
  • Ciclo máximo de trabajo 72%
  • Modo de espera de baja potencia para admitirNorma "ángulo azul"
  • Cierre térmico enclavado
  • Sobrecarga y protección de bucle abierto
  • Protección de sobretensión durante el reinicio automático
  • Limitación de corriente máxima ajustable a través de resistencia externa
  • Tolerancia general de la limitación actual<± 5%• Supresión interna del borde de ataque
  • Inicio suave
  • Conmutación suave para baja EM

Especificaciones

  • Suministro de voltaje Vcc mínimo: -0.3 V
  • Suministro de voltaje Vcc máximo: 22 V
  • Temperatura de operación mínima: -50°C
  • Temperatura de operación máxima: 150°C
  • Encapsulado DIP
  • 8 pines

Sustituto

No Aplica
