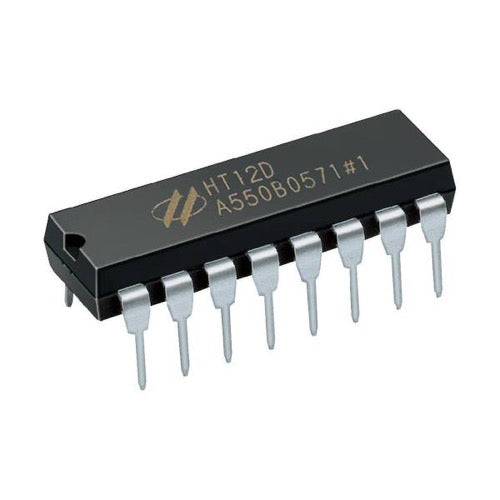

HT12D-18 Encoder

HT12D-18 Encoder

CIRHT12D18

$ 32.00 MXN Precio incluye IVA

Descripción

El HT12D es un decodificador serial que permite enviar y recibir datos; opera en conjunto para establecer enlaces de comunicación en sistemas de control remoto que usan canales de RF o medios infrarrojos como medio de transmisión.

Los circuitos codifican y decodifican 4 bits de datos y permiten establecer direcciones de comunicación de 8 bits, en donde ambos deben poseer la misma dirección para un correcto enlace. Este par de IC son usado comúnmente para transmisión inalámbrica RF e IR.
2^12 en un encapsulado DIP de 18 pines. Es un decodificador de gama CMOS LSIs para aplicaciones de sistemas de control remoto. Se combina con los codificadores 2^12 de Holtek. Para un funcionamiento correcto, es necesario escoger una combinación de codificador/decodificador con el mismo número de direcciones y formato de datos. El decodificador recibe datos y direcciones serie del codificador 2^12 programado que se transmiten mediante un portador que emplea un medio de transmisión RF o IR. Compara datos de entrada serie tres veces de forma continua con su dirección local. Si no se encuentra ningún error ni códigos no coincidentes, los códigos de datos de entrada se decodifican y posteriormente se transfieren a los pines de salida. El HT12D es capaz de decodificar información que consiste en N bits de dirección 12 N bits de datos.



  • 8 bits de dirección y 4 bits de datos
  • Rango de voltaje de funcionamiento desde 2.4V hasta 12V
  • Tecnología CMOS de baja potencia y alta inmunidad al ruido
  • Poca corriente de reposo y número mínimo de componentes externos
  • Capaz de decodificar 12 bits de información
  • Configuración de dirección binaria
  • El oscilador integrado solo requiere una resistencia de 5%
  • Indicador de transmisión válida
  • Frecuencia de oscilador de 150KHz
  • Temperatura de funcionamiento entre -20°C y 75°C
  • Aplicaciones: Seguridad


Especificaciones

  • Tensión de alimentación mínima: 2.4 V
  • Tensión de alimentación máxima: 12 V
  • Temperatura de operación mínima: -20 °C
  • Temperatura de operación máxima: 75 °C
  • Encapsulado: DIP
  • Número de pines: 18
  • Modelo: F1 +

Sustituto

No Aplica
