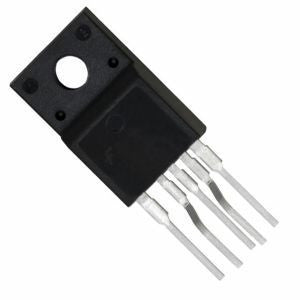

FSCQ0765RT
CIRFSCQ0765RT
Descripción
Circuito integardo FSCQ0765RT, en general, el convertidor cuasi-resonante (QRC) muestra un IEM más bajo y una mayor eficiencia de conversión de energía en comparación con el convertidor convencional de conmutación rígida con una frecuencia de conmutación fija. Por lo tanto, es ideal para aplicaciones sensibles al ruido, como la televisión en color y el audio. El FSCQ0765RT es un controlador integrado de modulación de ancho de pulso (PWM) y Sense FET diseñado específicamente para fuentes de alimentación conmutadas (SMPS) quasi-resonantes fuera de línea con un mínimo de componentes externos. El controlador PWM incluye oscilador de frecuencia fija integrado, bloqueo de subtensión, supresión de borde de ataque (LEB), controlador de compuerta optimizado, arranque suave interno, fuentes de corriente precisas compensadas por temperatura para una compensación de bucle y circuitos de autoprotección. En comparación con la solución discreta de controlador MOSFET y PWM, puede reducir el costo total, la cantidad de componentes, el tamaño y el peso, aumentando simultáneamente la eficiencia, la productividad y la confiabilidad del sistema. Este dispositivo es una plataforma básica adecuada para diseños rentables de convertidores flyback de conmutación cuasi resonante.
- Optimizado para convertidor cuasi-resonante (QRC)
- Funcionamiento avanzado en modo de ráfaga para consumo de energía en espera de menos de 1 W
- Límite de corriente de pulso por pulso (11,5 A)
- Protección contra sobrecarga (OLP) - Reinicio automático
- Protección contra sobretensión (OVP) - Reinicio automático
- Protección contra sobrecorriente anormal (AOCP) - Enclavamiento
- Apagado térmico interno (TSD) - Enganche
- Bloqueo por bajo voltaje (UVLO) con histéresis
- Corriente de arranque baja (típica: 25uA)
- Corriente de funcionamiento baja (típica: 7mA)
- SenseFET de alto voltaje interno
- Arranque suave incorporado (20 ms)
- Aplicaciones: Conmutación cuasirresonante extendida para una aplicación de amplio rango de carga, CTV, receptor de DVD, fuente de alimentación de audio
Especificaciones
- Voltaje drenaje fuente VDSS: 650 V
- Voltaje drenaje puerta VDGS: 650 V
- Voltaje puerta fuente VGS: ± 30 V
- Corriente continua Id: 8.3 A
- Disipación de potencia Pd: 98 W
- Temperatura de operación mínima: -55°C
- Temperatura de operación máxima: 125°C
- Encapsulado TO-220F-5L
- 5 pines
Sustituto
No Aplica
