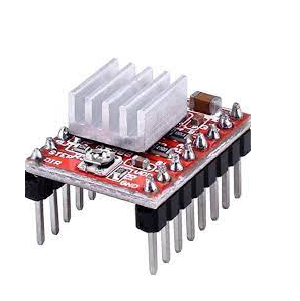

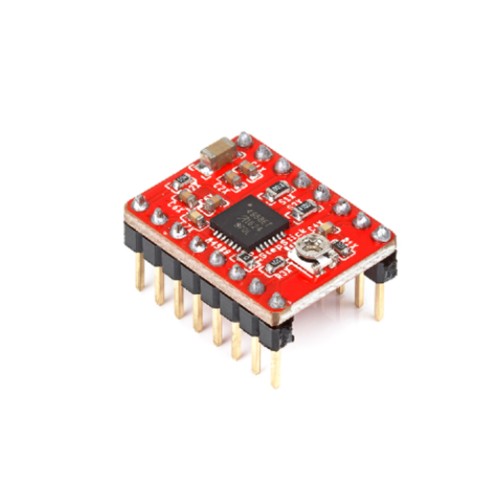

Driver para Motor de Pasos A4988 con Disipador
ROB0735
Descripción
El driver para motor a pasos A4988 es un pequeño módulo que permiten controlar motores paso a paso, está basado en el chip A4988 de Allegro, el cual soporta microsteping para motores bipolares. Puede proporcionar hasta 2 A por bobinado y opera desde 8 a 35 V. Tiene salidas auto reguladas de 5 V y 3.3 V para alimentar la lógica externa sin necesita de un regulador adicional, lo cual lo hace extremadamente sencillo de manejar. Con tan sólo dos pines (dirección y pulso), podrás controlar fácilmente un motor paso a paso bipolar.

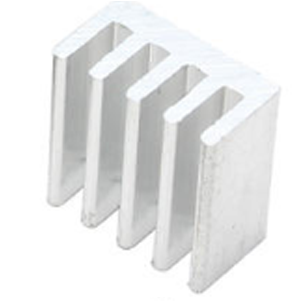

Incluye disipador el cual se recomienda utilizar para controlar motores a pasos que requieran corrientes mayores a 1 A.
Cuenta con ajuste de corriente, protección de sobre-corriente y sobre temperatura y 16 resoluciones de “micro-stepping” para lograr hasta 1/16 de paso. Opera en un rango de 8 a 35 volts y puede entregas hasta 1 A.
El Driver para motor a pasos A4988 resulta ideal para manejar motores a pasos bipolares de hasta 2 amperes por bobina de una manera sencilla mediante los pines digitales de un microcontrolador.
- Control de corriente ajustable mediante un potenciómetro en el módulo
- Protección por sobre-temperatura, bajo voltaje
- Con disipador
- Protección contra la corriente cruzada
- Circuito de apagado térmico
- Protección contra fallas de tierra
- Protección de cortocircuito de carga
- Potenciómetro de ajuste de corriente
- Aplicaciones: Proyectos
Especificaciones

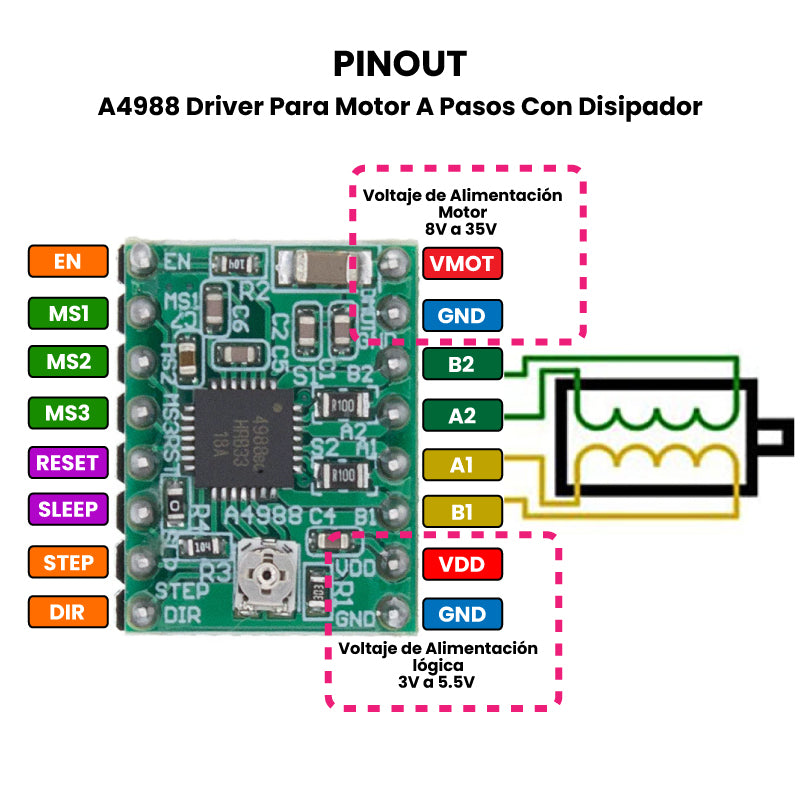

- Voltaje de alimentación lógica mínimo: de 3 V
- Voltaje de alimentación lógica máximo: 5.5 V
- Voltaje de salida máximo; 35 V
- Corriente por bobina máxima: 2 A
- Resolución de pasos: Completo, 1/2, 1/4, 1/8 y 1/16
- Interfaz de comunicación: 2 Pines – STEP y DIRECTION
- Capacidad: “Micro-stepping”
- Interfaz simple de 2 pines con el microcontrolador: Pines STEP y DIRECTION
- 5 Diferentes resoluciones:
- Paso completo
- 1/2 de paso
- 1/4 de paso
- 1/8 de paso
- 1/16 de paso
- Dimensiones:15.2 mm X 20.3 mm
- Número de pines: 16
- Modelo: A4988
- Modelo: B18 +
- Modelo: OKY3902
Compatible con
Documentación
Nota: De acuerdo al motor a pasos a utilizar consulta sus especificaciones de corriente, para ajustar el módulo con la corriente de operación que necesita el motor.
