Diodo SB560 Schottky 60 V 5 A

Diodo SB560 Schottky 60 V 5 A

DIOSB560

$ 28.00 MXN Precio incluye IVA

Descripción

El SB560 es un diodo rectificador de barrera de Schottky de metal a silicio  diseñado para
rectificación de potencia de alta eficiencia, conmutación rápida y protección de polaridad en circuitos de baja tensión. Soporta hasta 60V y 5A, siendo ideal para inversores, fuentes conmutadas y protección contra sobretensiones debido a su baja caída de voltaje para inversores de baja tensión / alta frecuencia, aplicaciones de rotación libre y protección de polaridad con baja pérdida de energía, alta eficiencia y capacidad actual con capacidad de sobretensión.

  • Baja Pérdida de Energía
  • Alta eficiencia
  • Alta Capacidad Actual
  • Alta capacidad de sobrecarga
  • Aplicaciones: Automoción, administración de potencia, convertidores DC/DC y aplicaciones de "rueda libre" (freewheeling) en motores o relevadores

Especificaciones

  • Configuración de diodo: Único
  • Tensión inversa repetitiva Vrrm máxima: 60 V
  • Corriente directa If(AV): 5 A
  • Tensión directa VF máxima: 700 mV
  • Corriente directa transitoria Ifsm máxima: 150 A
  • Temperatura de trabajo máxima: 150 °C

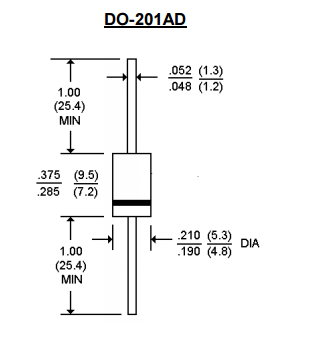

  • Encapsulado: DO-201AD
  • Número de pines: 2 (axial)

Aplicaciones

  • Convertidores y fuentes conmutadas: Por su alta frecuencia operativa y baja pérdida de potencia
  • Protección de polaridad: Previene daños en circuitos sensibles si se conectan fuentes de energía al revés, aprovechando su rápida respuesta
  • Circuitos de diodo de rueda libre (flyback): Disipa la corriente inductiva en relés y motores protegiendo a los transistores de control
  • Rectificación de baja tensión:  Ideal para adaptar y estabilizar voltajes de corriente continua con una eficiencia superior a la de los diodos rectificadores de silicio tradicionales
  • Convertidores DC-DC:  Empleado para mantener la eficiencia en sistemas donde el voltaje se eleva o reduce rápidamente, operando de forma continua

Sustituto

NTE573

Documentación

Datasheet
