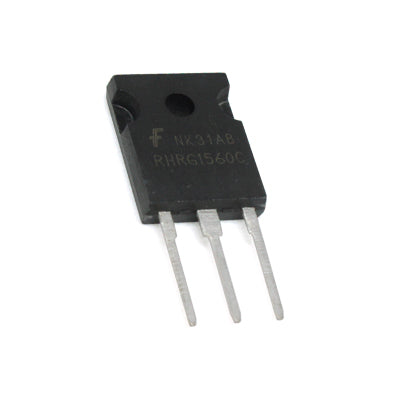

Diodo RHRG1560CC Hiper Rápido 600 V 15 A AKA

Diodo RHRG1560CC Hiper Rápido 600 V 15 A AKA

DIORHRG1560CC

$ 66.00 MXN

Precio Regular: $ 76.00
Precio incluye IVA

Descripción

El RHRG1560CC es un diodo  doble  hiperrápido  con características de recuperación blanda (trr <35ns). Tiene la mitad del tiempo de recuperación que los diodos ultrarrápidos y cuenta con una construcción plana epitaxial implantada con iones pasivados de nitruro de silicio. Estos dispositivos están diseñados para usarse como diodos de sujeción / rueda libre y rectificadores en una variedad de fuentes de alimentación conmutadas y otras aplicaciones de conmutación de energía. Su carga baja almacenada y su recuperación suave hiperrápida minimizan el timbre y el ruido eléctrico en muchos circuitos de conmutación de energía, lo que reduce la pérdida de energía en los transistores de conmutación.

  • Clasificación de energía de avalancha
  • Construcción plana
  • Aplicaciones: Fuentes de alimentación conmutadas, circuitos conmutadores de alimentación, uso general

Especificaciones

  • Tipo de diodo: Hiper rápido
  • Configuración del diodo: Ánodo - cátodo - ánodo
  • Voltaje inverso repetitivo máximo: 600 V
  • Corriente media rectificada actual: 15 A
  • Corriente de pico repetitiva: 30 A
  • Corriente de pico no repetitiva: 200 A
  • Disipación máxima de energía: 100 W
  • Temperatura de funcionamiento mínima: -65
  • Temperatura de funcionamiento máxima: 175 °C
  • Número de pines: 3
  • Encapsulado: TO-247

Aplicaciones

  • Fuentes de alimentación conmutadas (SMPS): Uso como diodo rectificador principal para la conversión de alta eficiencia
  • Diodos de sujeción (Clamping) y rueda libre (Freewheeling): Protección de componentes en circuitos de conmutación de alta potencia
  • Inversores y convertidores: Muy utilizado en etapas de conversión de energía
  • Aplicaciones automotrices:  Empleado en sistemas electrónicos de potencia y conmutación dentro de vehículos
  • Sistemas de control de motores: Operación segura en circuitos inversores y controladores que manejan corrientes continuas a alta velocidad

Sustituto

No aplica

Documentación

Datasheet
