» Diodo MUR1620CTRG Ultrarápido 200 V 16 A Cátodo-Ánodo-Cátodo

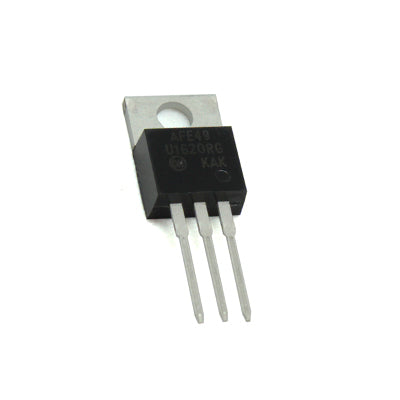

Diodo MUR1620CTRG Ultrarápido 200 V 16 A Cátodo-Ánodo-Cátodo

Diodo MUR1620CTRG Ultrarápido 200 V 16 A Cátodo-Ánodo-Cátodo

DIOMUR1620CTRG

$ 98.00 MXN Precio incluye IVA

Descripción

Un diodo es un componente electrónicos de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. La flecha del símbolo del diodo muestra la dirección en la cual puede fluir la corriente.
El MUR1620CTRG es un rectificador de corriente de cátodo común en modo de conmutación con caja moldeada de epoxi y todas las superficies externas resistentes a la corrosión y con terminales fácilmente soldables. Las características del rectificador de potencia exhiben características de recuperación suave y unión pasivada de vidrio a alta temperatura.
  •  2 ° C / W resistencia térmica de unión a carcasa
  • Resistencia térmica de 45 ° C / W de unión a ambiente
  • Aplicaciones: Administración de potencia

Especificaciones

  • Configuración: Ánodo común doble
  • Voltaje inverso repetitivo Vrmm máximo: 200 V
  • Corriente directa If(AV): 16 A
  • Voltaje directo VF máximo: 1.2 V
  • Tiempo de recuperación inverso trr máximo: 85 ns
  • Corriente directa transitoria Ifsm máxima: 100 A
  • Temperatura de operación máxima: 175 °C
  • Alta capacidad de reacción
  • Encapsulado TO-220
  • Número de pines: 3
  • Modelo: MUR1620CTRG

Aplicaciones

  • Fuentes de alimentación conmutadas (SMPS): Por su alta velocidad, es ideal para la rectificación de salida en fuentes de PC, cargadores y adaptadores
  • Inversores:  Utilizado en etapas de conmutación de potencia para evitar pérdidas de energía
  • Dodos de rueda libre: Empleado para proteger los transistores de conmutación contra voltajes inductivos inversos (en motores o relés)
  • Puentes rectificadores de onda completa: Se puede usar en conjunto con un diodo de cátodo común para armar configuraciones de puente monofásicos

Sustituto

No aplica

Documentación

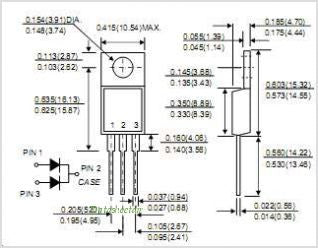

Nota: El diagrama de la pieza del datasheet sólo maneja dos pines pero el diodo físicamente contiene 3 pines. Éste es un diseño de fábrica ya que sólo se usan los pines de los extremos.
