DAC0800LCN CMOS Convertidor Digital/Analógico 8 Bit

DAC0800LCN CMOS Convertidor Digital/Analógico 8 Bit

CIRDAC0800

$ 67.00 MXN Precio incluye IVA

Descripción

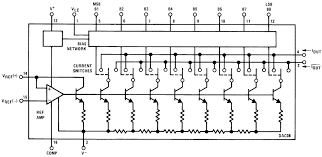

Circuito Integrado DAC0800LCN diseñado para su uso como convertidor digital/analógico de 8 bit, monolítico, de alta velocidad de la corriente de salida digital a analógico (DAC). Cuenta con salidas de corriente de alta complementarias de cumplimiento para permitir que los voltajes de salida diferenciales de 20Vp-p con cargas de resistencia simples. El actual encaja con referencia a gran escala superior a ± 1 LSB elimina la necesidad de ajustes a escala real en la mayoría de las aplicaciones, mientras que las no linealidades de mejor que ± 0,1% de exceso de temperatura reduce al mínimo la acumulación de errores del sistema. Las entradas de ruido inmunes aceptan una variedad de niveles lógicos. El rendimiento y características del dispositivo son esencialmente sin cambios durante el 4.5V ± a ± 18V rango de suministro de energía y el consumo de energía en sólo 33MW con suministros de ± 5V es independiente de los niveles de entrada lógica.

El DAC0800 es un componente versátil y confiable utilizado en una amplia variedad de aplicaciones. Entre sus usos se incluyen sistemas de control digital, generación de formas de onda, síntesis de audio, instrumentación y equipos de prueba. Además, es ideal para la generación de señales de prueba y calibración, así como para sistemas embebidos y procesamiento de señales.

  • Rápida salida de corriente de salida
  • Sobretemperatura no lineal
  • Deriva de corriente a escala completa
  • Alto cumplimiento de salida
  • Salidas de corriente complementarias
  • Interfaz directamente con TTL, CMOS, PMOS y otros
  • 2 capacidad de multiplicación de amplio rango de cuadrante
  • Amplio rango de suministro de energía
  • Bajo consumo de energía
  • Aplicaciones: Procesado de señal

Especificaciones

  • Convertidor: Digital a análogo
  • Resolución (Bits): 8bit
  • Tipo de entrada de canal: Paralelo
  • Interfaz de datos: CMOS, Paralelo, TTL
  • Tensión de alimentación mínima: ± 4.5 V
  • Tensión de alimentación máxima: ± 18 V
  • Suministro de corriente: 2.5 mA
  • Temperatura de operación mínima: 0 °C
  • Temperatura de operación máxima: 70 °C
  • Encapsulado: DIP

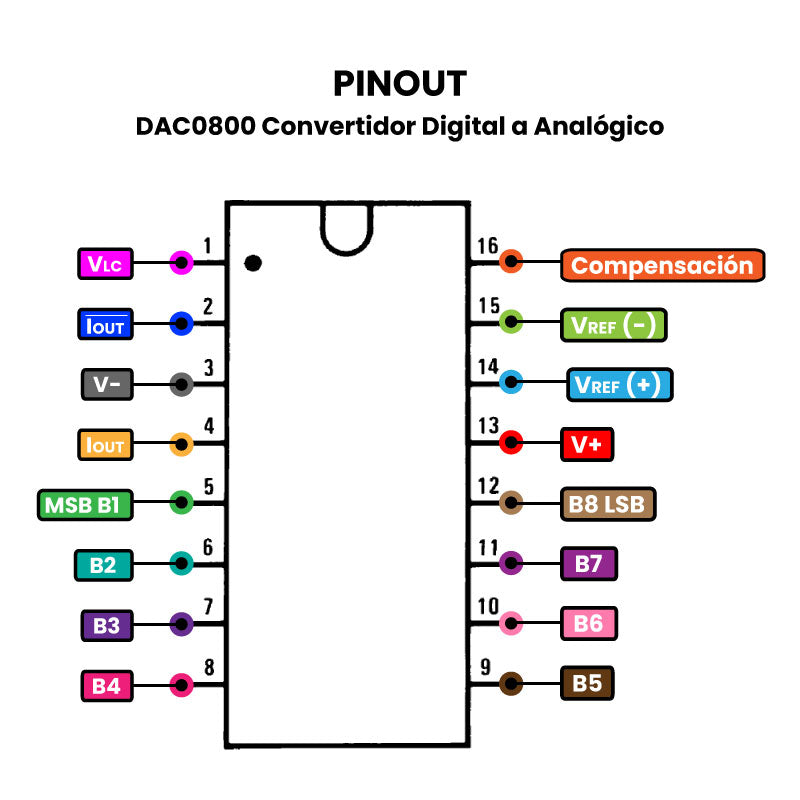

  • Número de pines: 16

Sustituto

No aplica

Documentación


Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática.
