CXA2025AS

CXA2025AS

CIRCXA2025AS

$ 49.00 MXN Precio incluye IVA

Descripción

Circuito Integrado CXA2025AS es un IC bipolar que integra el procesamiento de la señal de luminancia, el procesamiento de la señal cromática, el procesamiento de la señal RGB y las funciones de procesamiento de la señal de sincronización y deflexión para los televisores en color del sistema NTSC en un solo chip. Las siguientes funciones se han agregado a la misma función IC, CXA2025S: -en función de conmutación de velocidad2) Función de conmutación de señal YUV SW Y.



  • Compatible con bus I2C
  • El procesamiento de señal de sincronización utiliza un sistema de cuenta regresiva con frecuencias de oscilador H / V sin ajuste
  • Circuito de compensación de deflexión incorporado capaz de admitir varios modos amplios
  • Y / sin ajuste Filtro de bloque
  • AKB incorporado
  • E / S de señal de vídeo: entrada de separación Y / C, entrada Y / diferencia de color, entrada RGB analógica y salida RGB
  • La función de conmutación de señal YUV SW Y permite el ajuste de la calidad de imagen para la señal Y de la misma manera que para la señal Y normal incluso cuando se selecciona la entrada Y / diferencia de color

Especificaciones

  • Suministro de voltaje mínima VCC: 3 V
  • Suministro de voltaje máximo VCC: 12 V
  • Disipación de potencia PD: 1.5 W
  • Temperatura de operación mínima: -20°C
  • Temperatura de operación máxima: 75°C
  • Encapsulado DIP

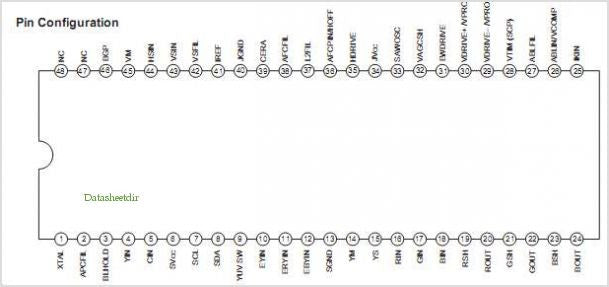

  • 48 pines

Sustituto

No Aplica
