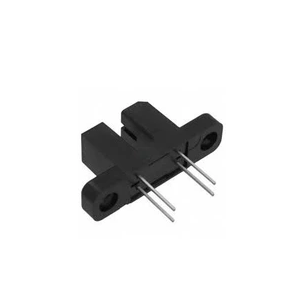

Optoranura H21A1 Switch Optico Salida Transistor NPN
ROB0005
Descripción
Las opto ranuras tienen el emisor y el sensor insertados en el encapsulado o paquete, este paquete sirve para mantener el alineamiento óptico. Estos sensores de ranura establecen un haz de luz directo entre el emisor y el receptor, con un espacio entre ellos que puede ser ocupado por un objeto y al interceptar el haz se activa la detección, son muy usadas para controles de apertura, velocidad o detección de objetos.

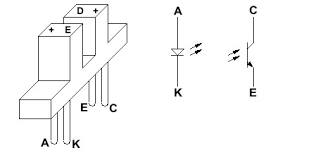

El H21A1 es un fotointerruptor opaco de un solo canal que consta de un diodo emisor de infrarrojos de arseniuro de galio y un fototransistor de silicio NPN montado en una carcasa de policarbonato. El paquete está diseñado para optimizar la resolución mecánica, la eficiencia de acoplamiento, el rechazo de la luz ambiental, el costo y confiabilidad. Operando según el principio de que los objetos opacos al infrarrojo interrumpirán la transmisión de luz entre el diodo emisor de infrarrojos y el fotosensor, cambiando la salida de un estado "ENCENDIDO" a un estado "APAGADO". Estos interruptores fotovoltaicos están en montaje PWB paquetes mientras que H21Ax también proporciona bridas para montaje con tornillos.- Alta ganancia
- Espacio de 3 mm entre el LED y el detector
- Carcasa de policarbonato con protección contra la luz ambiental
- Sin Pb y compatible con RoHS
- Aprobaciones de seguridad pendientes
- Aplicaciones: Copiadoras, impresoras, faxes, tocadiscos, cubiertas de casete, interruptores optoelectrónicos, acoplador óptico
Especificaciones
- Tipo: Interruptor óptico
- Tipo de salida: Transistor NPN
- Número de canales: 1
- Salida de voltaje colector emisor: 30 V
- Salida de voltaje emisor colector: 5 V
- Corriente colector de salida: 20 mA
- Disipación de potencia: 100 mW
- Anchura del espacio/hueco: 3.15 mm
- Anchura de apertura: 0.889 mm
- Tipo de encapsulado: Ranurado
- Temperatura de operación mínimo: -25°C
- Temperatura de operación máxima: 85°C
- Número de pines: 4
- Modelo: H21A1
