Módulo Sensor de Humedad de Suelo sin Relevador

Módulo Sensor de Humedad de Suelo sin Relevador

ROB0033

$ 26.00 MXN Precio incluye IVA

Descripción

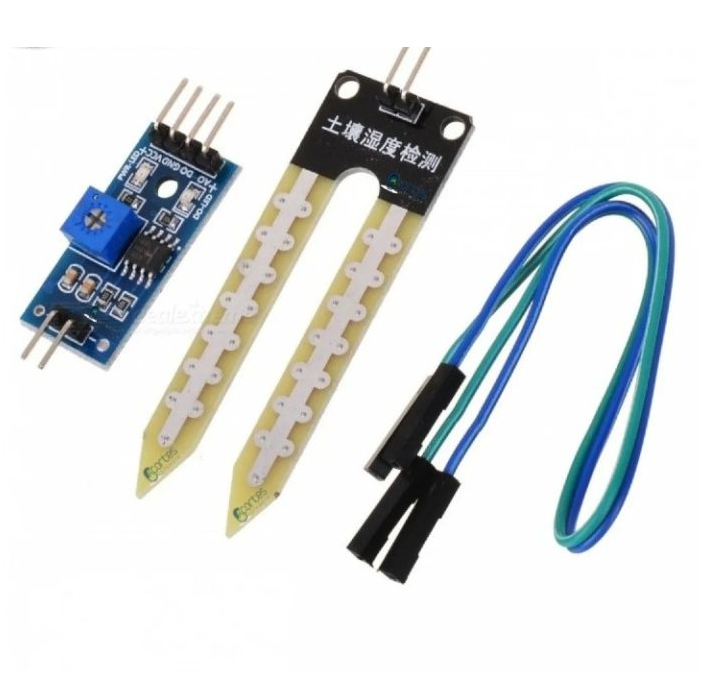

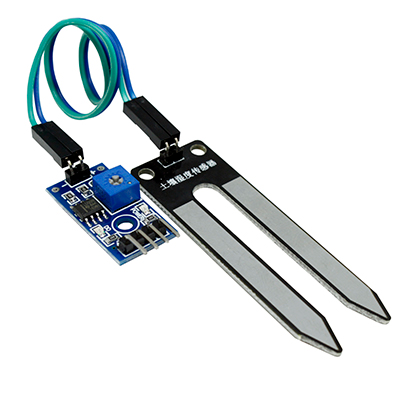

Este sensor es un dispositivo electrónico diseñado para medir el contenido de humedad en el suelo mediante la conductividad eléctrica. Consta de dos partes principales: una sonda con dos electrodos metálicos en forma de "U" chapado en níquel (para una mayor durabilidad) que se insertan en el suelo y una placa electrónica comparadora basada en un LM393 SMD que interpreta la señal SMD (de soldado superficial) muy estable, un led de encendido y otro de activación de salida digital.  Su funcionamiento se basa en la variación de resistencia eléctrica entre los electrodos: cuando el suelo está húmedo, la conductividad es mayor y la resistencia disminuye; cuando está seco, la resistencia aumenta. El FC-28 puede entregar una señal analógica proporcional al nivel de humedad y también una señal digital configurada mediante un potenciómetro en la placa, lo que permite activar alertas o sistemas de riego automatizados.
El sensor  puede ser un  auxiliar excelente para conocer la humedad en el ambiente, como por ejemplo; en la tierra, jardines,  macetas y/o invernaderos pues al detectar humedad en el suelo se creará un puente entre una punta y otra, que será detectado por un circuito de control con un amplificador operacional que sera el encargado de transformar la conductividad registrada a un valor analógico que podrá ser leído por Arduino. Se complementa perfectamente con Arduino o microcontroladores PIC , AVR, DSP, COP, etc para hacer un proyecto de domótica como el regular la humedad de una planta sin necesidad de requerir de supervisión constante.  Consta de dos salidas, una analógica (AO ) y otra digital (DO). Con DO disponemos de un potenciómetro de ajuste para que se accione cuando el nivel de humedad bajo es alcanzado  mientras que con AO podremos saber con certeza el nivel de humedad de la tierra con ayuda de un canal analógico de cualquier microcontrolador o Arduino. Este sensor tiene la capacidad de medir la humedad del suelo. Aplicando una pequeña tensión entre los terminales del módulo YL-69 hace pasar una corriente que depende básicamente de la resistencia que se genera en el suelo y ésta depende mucho de la humedad. Por lo tanto, al aumentar la humedad la corriente crece y al bajar la corriente disminuye.

Este sensor es ideal para monitorear el nivel de humedad las plantas y del suelo. Cuenta con un potenciómetro integrado que permite ajustar el valor de umbral, cuando la humedad del suelo es menor a este valor la salida digital mantendrá un valor “Alto”, cuando la humedad del suelo es superior al valor de umbral establecido, la salida digital del modulo conmutara a un estado “Bajo”. Son ampliamente empleados en sistemas automáticos de riego para detectar cuando es necesario activar el sistema de bombeo.

    • Ambas placas están recubiertas de una capa de material conductor
    • Señal digital de superación de umbral con salida para el usuario (DO) y LED indicador. La sensibilidad de disparo se puede ajustar mediante trimmer. Esta función es provista por un comparador con LM393
    • Pines de conexión de la tarjeta: VCC: alimentación, GND: Tierra, DO: Salida digital indicadora de superación de umbral, AO: Salida análoga de la medición de humedad
    • LED indicador de encendido
    • Dos agujeros de sujeción en el sensor de diámetro 3 mm aprox. y un agujero de sujeción en el módulo electrónico de 2 mm aproximado
    • Incluye 6 cables de conexión Hembra-Hembra de 20 cm
    • Dimensiones aproximadas del sensor 6 cm x 2 cm y del  módulo electrónico 4 cm x 1.5 cm
    • Aplicaciones: Monitoreo de la humedad en suelos, Jardinería, Alarma de inundación, Detección de nivel máximo en un tanque

      Especificaciones

      • Tipo: Higrómetro
      • Chip comparador: LM393
      • Voltaje de alimentación mínimo: 3.3 V
      • Voltaje de alimentación máximo: 5 V
      • Voltaje de salida mínimo: 0 V
      • Voltaje de salida máximo: 4.2 V
      • Corriente: 35 mA
      • Modo de salida: Dual (Analógica y digital)
      • Tipo salida: Digital (0 y 1)
      • Interfaz de salida analógica: AO
      • Porcentaje mínimo de humedad - Porcentaje máximo de humedad: 10 % - 90 %
      • Compatible: Arduino, PIC, ESP8266/ NodeMCU /NodeMCU-32
      • Longitud de jumper: 20 cm
      • Dimensiones módulo: 3 cm X 1.5 cm
      • Dimensiones sonda: 6 cm X 2 cm
      • Modelo: AR-SENH
      • Modelo: OKY3442
      • Modelo: E7 +

      Para que sirve

      • Eficiencia en el riego: Permiten programar el suministro de agua de forma precisa, evitando el desperdicio y reduciendo costos
      • Salud de las plantas: Evitan problemas causados por el exceso de agua (como la asfixia radicular o la aparición de hongos) y por la falta de ella (marchitamiento)

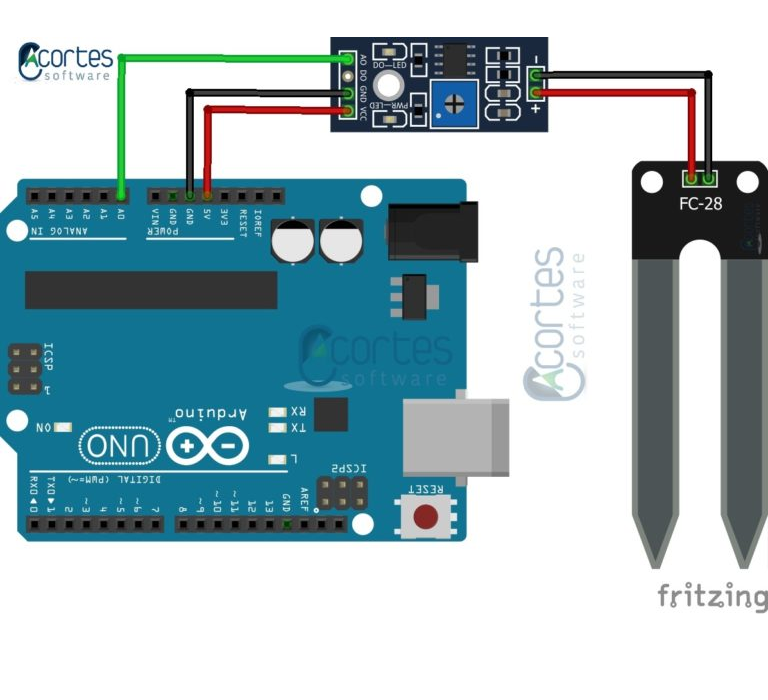

      • Automatización: En proyectos de electrónica (como con Arduino), pueden activar automáticamente una bomba de agua cuando el suelo está seco
      • Ahorro de nutrientes: Al no regar en exceso, se evita que el agua "arrastre" y lave los nutrientes valiosos del suelo

      Aplicaciones

      • Agricultura de precisión: Monitoreo de grandes extensiones de cultivo en tiempo real
      • Jardinería doméstica: Sensores sencillos tipo estaca para saber cuándo regar las macetas
      • Invernaderos: Control estricto de las condiciones ambientales para cultivos delicados

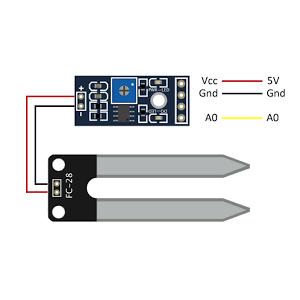

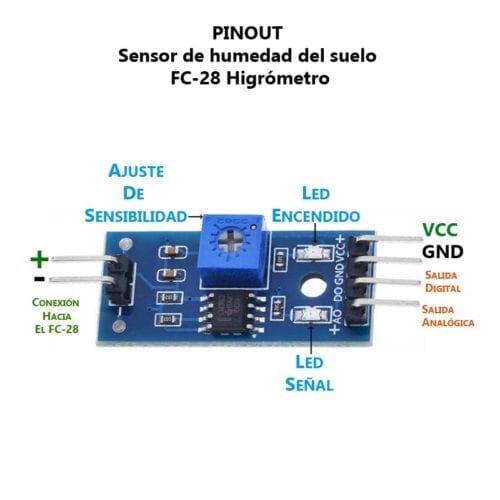

      Terminales

      • VCC: Tensión de alimentación
      • GND: Tierra
      • A0: Salida analógica que entrega una tensión proporcional a la humedad.
      • D0: Salida digital; este módulo permite ajustar cuándo el nivel lógico en esta salida pasa de bajo a alto mediante el potenciómetro

      Incluye

      • 1 x Sonda
      • 1 x Módulo LM393
      • 2 x Jumper hembra - hembra 20 cm

      Documentación

      NOTA: El valor concreto dependerá del tipo de suelo y la presencia de elementos químicos, como fertilizantes. Además, no todas las plantas requieren la misma humedad, por lo que lo mejor es que realices una pequeña calibración en el terreno real
