L78L06

L78L06

CIRL78L06

$ 16.00 MXN Precio incluye IVA

Descripción

El L78L06ABZ es un regulador de voltaje positivo  que emplea limitación de corriente interna y apagado térmico, lo que lo hace esencialmente indestructible. Está pensado como reguladores de voltaje fijo en una amplia gama de aplicaciones, incluida la regulación local o en la tarjeta para la eliminación del ruido y los problemas de distribución asociados con la regulación de un solo punto. Además, se puede usar con elementos de paso de potencia para hacer reguladores de voltaje de alta corriente. La serie L78L utilizada como reemplazo de combinación de diodo / resistor Zener ofrece una mejora e junto con una menor corriente de reposo y un menor nivel de ruido.
  • Protección contra cortocircuitos
  • No se requieren componentes externo
  • Disponible en una selección de ± 4% (A) o ± 8% (C)

Especificaciones

  • Tipo de salida: Fijo
  • Polaridad: Positivo
  • Voltaje nominal de salida mínima: 6 V
  • Voltaje de entrada mínimo 12 V
  • Voltaje de entrada máximo: 30 V
  • Corriente de salida: 100 mA
  • Temperatura de operación mínima: -40°C
  • Temperatura de operación máxima: 125°C

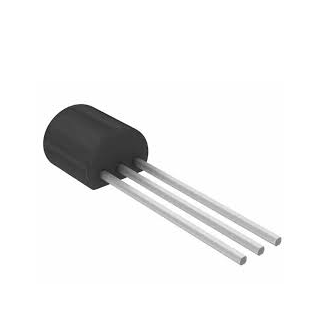

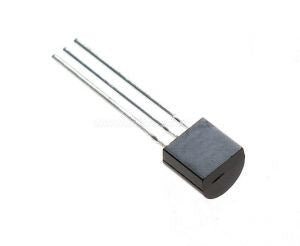

  • Encapsulado TO-92
  • 3 pines

Aplicaciones

  • Regulación de voltaje local en tarjetas (On-Card Regulation): Se utiliza directamente en la placa de circuito impreso (PCB) para alimentar sectores específicos. Esto evita tener que distribuir líneas de voltaje regulado desde una sola fuente central, eliminando los problemas de ruido y las caídas de tensión a lo largo de las pistas
  • Alimentación de sensores y transductores: Muchos sensores industriales y analógicos requieren un voltaje de referencia o alimentación sumamente estable y limpio de 6 V para operar con precisión
  • Sustitución de circuitos zener: Se implementa de forma directa como un remplazo de la combinación tradicional de diodo zener  resistencia. Al utilizar el L78L06ACZ se consigue una resistencia de salida mucho menor, junto con una reducción notable en la corriente de reposo y en el nivel de ruido
  • Sistemas de instrumentación y equipos portátiles: Al contar con un encapsulado TO-92 tan compacto, es óptimo para dispositivos médicos pequeños, herramientas de medición portátiles  o equipos de prueba donde el espacio es crítico y el consumo es bajo
  • Fuentes de voltaje de polarización (Bias Voltage): Suministra voltajes constantes a las etapas de control y polarización de amplificadores operacionales u otros circuitos analógicos
  • Reguladores de alta corriente (con etapa de potencia externa): Aunque por sí solo solo entrega 100 mA, se puede acoplar a transistores de paso externos (como un transistor PNP de potencia) para actuar como circuito de control en una fuente regulada de 6V con capacidad de varios amperios

Sustituto

NTE988
