Controlador de Motor Puente H Doble Canal L9110S
ROB0797
Descripción
Las técnicas de control de motores de corriente continua son herramientas que se utilizan para controlar la velocidad, el par y el suministro de potencia de los motores de corriente continua. El control de motores puede llevarse a cabo mediante tiristores y un conocimiento básico de electrónica de potencia.

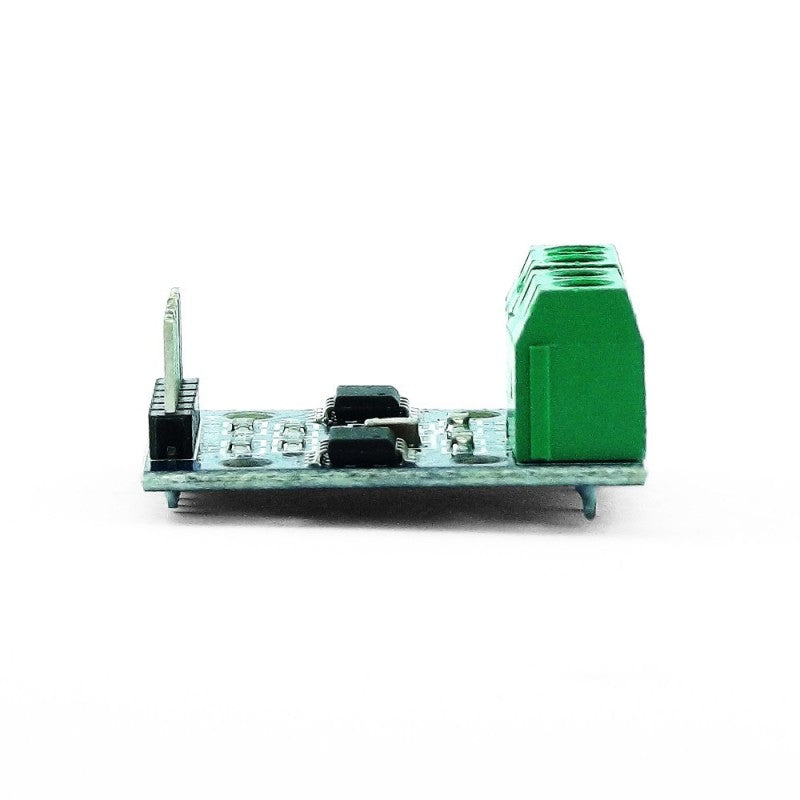

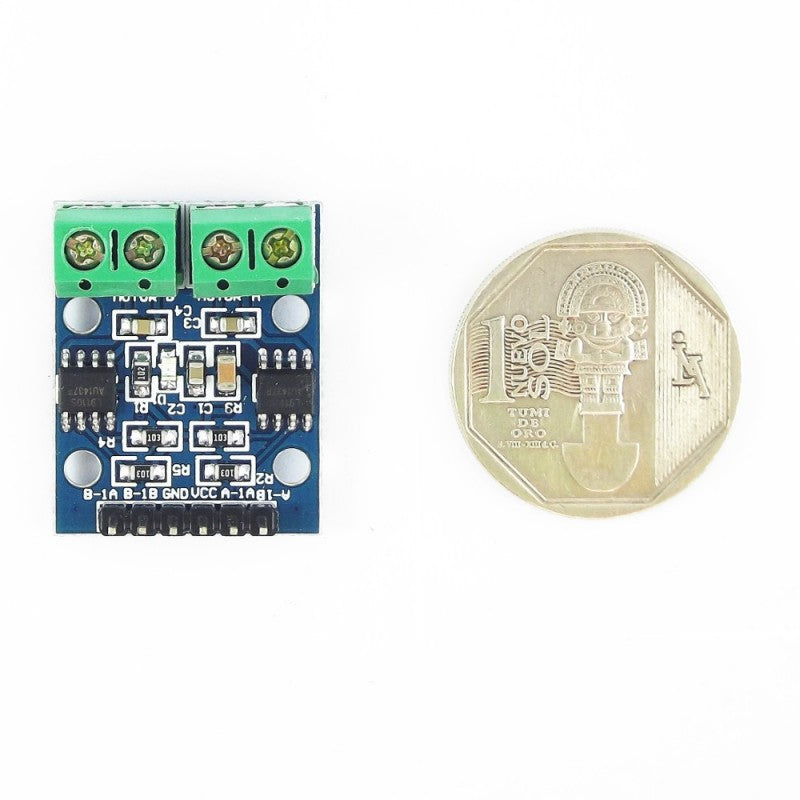

El Driver L9110S de doble canal es un módulo compacto que se puede utilizar para controlar pequeños robots. Este pequeño módulo tiene dos chips controladores de motor L9110S independientes y cada uno puede conducir hasta 800 mA de corriente continua.
El driver pueden ser operado desde 2.5 V a 12 V, permitiendo ser utilizado con microcontroladores de 3.3 V y 5 V. Un conector macho se utiliza para conectar este módulo al microcontrolador de su robot. Los motores se conectan en terminales con tornillos. Este driver también se puede utilizar para controlar un único motor paso a paso de cuatro líneas de fase. Cuatro agujeros hacen este tablero fácil de montar en su robot u otro proyecto.
A diferencia de otros drivers como el L293D y el L298N, el driver L9110S solo utiliza una fuente, que será la misma para alimentación y control. Otra diferencia es que para controlar la velocidad no posee una entrada especifica, por lo que es necesario enviar el pulso PWM directamente a las entradas de control de dirección.
- Dos chips de controlador de motor L9110S independientes
- Controlar la velocidad y dirección de 2 motores de DC
- Controlar la velocidad y dirección de un motor a pasos
- Diodos de protección internos
- Con dos terminales block de 2 tornillos
- Con header de 6 pines
- Cuatro orificios hacen que esta módulo sea fácil de montar en tu robot u otro proyecto
- Aplicaciones: Para proyecto escolares de electrónica, robótica, mecatrónica donde sea necesario controlar motores de DC o un motor a pasos con cualquier microcontrolador
Especificaciones
- Número de canales: 2
- Voltaje de alimentación mínimo: 2.5 V
- Voltaje de alimentación máximo: 12 V
- Corriente de operación: 800 mA (por canal)
- Corriente pico máxima: 1.5 A
- Configuración de pines:
- B - IA: Motor B Input A
- B - IB: Motor B Input B
- GND: ground
- VCC: 2.5 V - 12 V
- A - IA: Motor A Input A
- A - IB: Motor B Input B
- Dimensiones: 29.2 mm X 23 mm X 12 mm
- Material: PCB
- Color: Azul
- Modelo: L9110S
-
Modelo: G6 +
