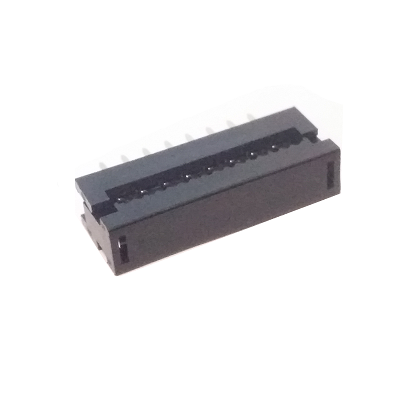

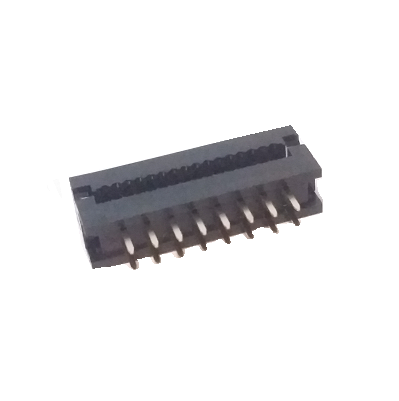

Conector para Cable Plano 16 Pines Milimétrico Soldable en PCB

Conector para Cable Plano 16 Pines Milimétrico Soldable en PCB

CON0246

$ 12.00 MXN Precio incluye IVA

Descripción

Es un conector eléctrico diseñado para ser conectado a un conductor (o conductores) de un cable aislado mediante un proceso de conexión selectivo a través de aislamiento por medio de una o varias cuchillas afiladas, evitando la necesidad de pelar la cubierta del cable antes de conectar. Estos conectores no están diseñados para ser reutilizables, pero se pueden volver a usar si se tiene cuidado al retirar el cable. Se usan generalmente para redes de telecomunicaciones, redes de computadoras  y en conexiones de señal entre las partes de un dispositivo electrónico o sistema informático.

El 1565524 es un conector IDC / DIP de 2 filas y 16 posiciones con contactos de aleación de cobre dorado y un aislante de tereftalato de polibutileno negro.

  • Para su uso en chasis o superficie plana
  • Para cable plano
  • Aplicaciones: Electrónica de consumo, industrial, comunicaciones y red, energía alternativa

Especificaciones

  • Series: 4003
  • Tipo de conector: Para cable plano
  • Género: Plug (Macho)
  • Número de filas: 2
  • Número de pines por fila: 8
  • Número de pines total: 16
  • Voltaje:  30 VAC / DC
  • Resistencia de contacto: 20 mΩ
  • Resistencia de aislamiento: 1000 MΩ
  • Contacto con la terminal: IDC / IDT
  • Separación entre pines: 2.54 mm
  • Enchapado de los conectores: Dorado
  • Dimensiones: 2.5 cm X 0.6 cm X 0.8 cm
  • Material: Plástico
  • Color:  Negro
  • Modelo: 99R2188
