Conector DB15AD (VGA) Plug para Extensión

Conector DB15AD (VGA) Plug para Extensión

CON0141

$ 15.00 MXN Precio incluye IVA

Descripción

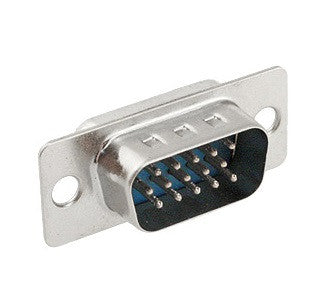

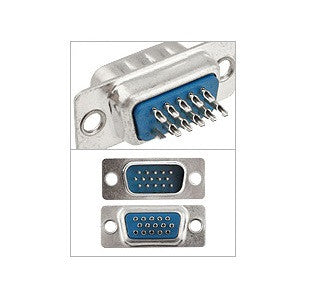

Conector plug (macho)  DB15 de alta densidad, comúnmente llamado VGA. Cuenta con pines para soldar y es usado para hacer extensiones. Sin cubierta. Su uso es generalmente para pantallas o monitores. Un conector VGA como se le conoce comúnmente (otros nombres incluyen conector RGBHV, D-sub 15, sub mini D15 y D15), de tres hileras de 15 pines DE-15. Hay cuatro versiones: original, DDC2, el más antiguo y menos flexible DE-9, y un Mini-VGA utilizados para computadoras portátiles. El conector común de 15 pines se encuentra en la mayoría de las tarjetas gráficas, monitores de computadoras, y otros dispositivos, es casi universalmente llamado "HD-15". HD es de "alta densidad", que la distingue de los conectores que tienen el mismo factor de forma, pero sólo en 2 filas de pines. Sin embargo, este conector es a menudo erróneamente denominado DB-15 o HDB-15. Los conectores VGA y su correspondiente cableado casi siempre son utilizados exclusivamente para transportar componentes analógicos RGBHV (rojo - verde - azul - sincronización horizontal - sincronización vertical), junto con señales de vídeo DDC2 reloj digital y datos.


  • Orificios para sujetar
  • Recomendado para hacer extensiones o sujetar a chasis
  • Peso ligero
  • Material resistente
  • Aplicaciones: Industrial, computadoras y periféricos

Especificaciones

  • Uso: Para extensión
  • Tipo de conector: VGA  DB15HD (Alta densidad)
  • Género: Plug (Macho)
  • Voltaje dieléctrico: 500 V
  • Corriente: 3 A
  • Resistencia de contacto máxima: 10 mΩ
  • Resistencia de aislamiento: 100 MΩ mínimo a 500 V CC
  • Número de pines para soldar: 15 Pines
  • Temperatura de operación mínima: -20°C
  • Temperatura de operación máxima: 85°C
  • Material: Metálico
  • Modelo: DB-15PVGA
  • Modelo: DS-15P-HD
  • Modelo: 500-050

Documentación

Datasheet

Nota: No cuenta con cubierta o tapa.
