CD4014 CMOS Registro Sincrónico de 8 Estados Serial Input/Serial Output

CD4014 CMOS Registro Sincrónico de 8 Estados Serial Input/Serial Output

CIM14014

$ 15.00 MXN

Precio Regular: $ 26.00
Precio incluye IVA

Descripción

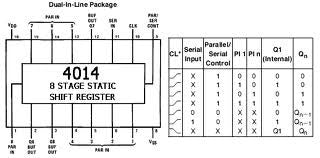

El CD4014BCN es un registro de desplazamiento de salida en serie / entrada en paralelo de 8 etapas. Una entrada de control en paralelo / en serie permite entradas JAM individuales a cada una de las 8 etapas. Las salidas Q están disponibles desde la sexta, séptima y octava etapa. Todas las salidas tienen las mismas capacidades de corriente de fuente y sumidero y cumplen con la unidad de salida estándar de la serie "B". Cuando la entrada de control paralelo / serie está en el estado lógico "0", los datos se transfieren en serie al registro sincrónicamente con la transición positiva del reloj. Cuando la entrada de control paralelo / serie está en el estado lógico "1", los datos se bloquean en cada etapa del registro sincrónicamente con la transición positiva del reloj.



  • Todas las entradas están protegidas contra descarga estática con diodos a VDD y VSS
  • Alta inmunidad al ruido: 0.45 VDD (típico)
  • Compatibilidad TTL de baja potencia: Fan out de 2 conduciendo 74L o 1 conduciendo 74LSn
  • Salida simétrica
  • Fuga de entrada máxima: 1 μA a 15V sobre el rango de temperatura completo
  • Aplicaciones: Convertidor paralelo a serie, cola de datos en serie, registro de propósito general

Especificaciones

  • Circuito: CMOS
  • Familia: CD4000
  • Función lógica: Registro de desplazamiento
  • Función circuito lógico Paralelo a serial, serial a serial
  • Tipo circuito lógico: Registro de desplazamiento
  • Tipo de salida: Estandar
  • Número de elementos: 1
  • Tensión de alimentación mínima: 3 V
  • Tensión de alimentación máxima: 15 V
  • Temperatura de operación mínima: -55°C
  • Temperatura de operación máxima: 125°C
  • Encapsulado: DIP
  • 16 pines

Sustituto

NTE4014B  NTE4014

Documentación

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
