CD4018 CMOS Contador Divide por N

CD4018 CMOS Contador Divide por N

CIM14018

$ 15.00 MXN

Precio Regular: $ 25.00
Precio incluye IVA

Descripción

El CD4018BE es un contador predefinido  CMOS divisible por N que consta de 5 etapas Johnson-counter, con salidas Q almacenadas en buffer de cada etapa y control de compuerta preconfigurado. CLOCK, RESET, DATA, PRESET ENABLE y 5 entradas JAM individuales. Las configuraciones de contador Divide por 10, 8, 6, 4 o 2 pueden implementarse alimentando las señales Q \ 5, Q \ 4, Q \ 3, Q \ 2, Q \ 1 respectivamente, de vuelta a la entrada DATA. Las funciones de división por encima de 10 se pueden lograr mediante el uso de múltiples unidades CD4018B. El contador avanza un conteo en la transición positiva de señal de reloj. La acción Schmitt Trigger en la línea de reloj permite tiempos de subida y bajada de reloj ilimitados. Una señal de RESTABLECER alta borra el contador a una condición de cero. Una señal alta PRESET-ENABLE permite que la información en las entradas JAM preestablezca el contador. Se proporciona una función de bloqueo antibloqueo para garantizar la secuencia de conteo correcta.



  • Operación completamente estática
  • 100% probado para corriente en reposo a 20V
  • Características de salida simétricas estandarizadas
  • Cumple todos los requisitos del estándar tentativo de JEDEC # 13B
  • Aplicaciones: Reloj y temporización, industrial

Especificaciones

  • Tipo: CMOS
  • Familia: CD4000
  • Tipo contador:  Preajustable
  • Frecuencia del reloj 8.5MHz
  • Conteo máximo:  31
  • Tensión de alimentación mínima:  3V
  • Tensión de alimentación máxima:  18V
  • Temperatura de trabajo mínima: -55°C
  • Temperatura de trabajo máxima:  125°C
  • Encapsulado DIP

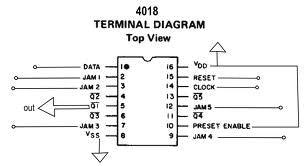

  • 16 Pines

Sustituto

NTE4018B

Documentación

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera antiestática
