CD4017 = HCF4017BEY CMOS Contador de Década de 10 salidas decodificadas

CD4017 = HCF4017BEY CMOS Contador de Década de 10 salidas decodificadas

CIM14017

$ 7.00 MXN Precio incluye IVA

Descripción

 El CD4017B es un contador decodificador decimal que posee 16 pines y cuenta con 10 salidas. En su estructura interna está conformado por un contador Johnson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuar o detenerse al final del ciclo. Las entradas incluyen un RELOJ, un RESTABLECIMIENTO y una señal de ENTRADA DE RELOJ. La acción del disparador Schmitt en el circuito de entrada CLOCK proporciona la conformación del pulso que permite tiempos de subida y bajada de pulsos de entrada de reloj ilimitados. Este contador tiene un recuento avanzado en la transición positiva de señal de reloj si la señal de inhibición de reloj es baja. El uso de la configuración del contador Johnson permite una operación de alta velocidad, descodificación de 2 entradas y salidas descodificadas sin pico. Se proporciona una función de bloqueo de bloqueo, lo que garantiza una secuencia de conteo adecuada.


  • Clasificaciones paramétricas de 5 V, 10 V y 15 V
  • Operación completamente estática
  • Características de salida simétricas estandarizadas100% probado para corriente quiescente a 20 V
  • Cumple todos los requisitos del estándar tentativo JEDEC No. 13B
  • Aplicaciones: Reloj y temporización, diseño embebido y desarrollo, monitorización de sistemas, instrumentación y medida, automatización y control de procesos,  secuencia de LEDs, contador, cerraduras, etc.

Especificaciones

  • Tipo: CMOS
  • Familia: CD4000
  • Función lógica: Contador
  • Tipo contador:  Contador divisor por década
  • Frecuencia del reloj: 11 MHz
  • Conteo máximo: 5
  • Tensión de alimentación mínima: 3 V
  • Tensión de alimentación máxima: 18 V
  • Corriente de entrada: 10 mA
  • Frecuencia de entrada máxima del reloj (CL), si se alimenta con;
    • 5 V funciona a 2.5 MHz
    • 10 V funciona a 5 MHz
    • 15 V funciona a 5.5 MHz
  • Ancho de pulso de reloj (tW): 60 ns
  • Cantidad máxima de etapas: 5
  • Número de salidas descodificadas: 10 salidas
  • Temperatura de funcionamiento mínima: -55 ° C
  • Temperatura de funcionamiento máxima: 125 ° C
  • Encapsulado: DIP
  • Número de pines: 16
  • Modelo: AA13 +

Sustituto

NTE4017B  HCF4017BEY

Documentación

 Uso

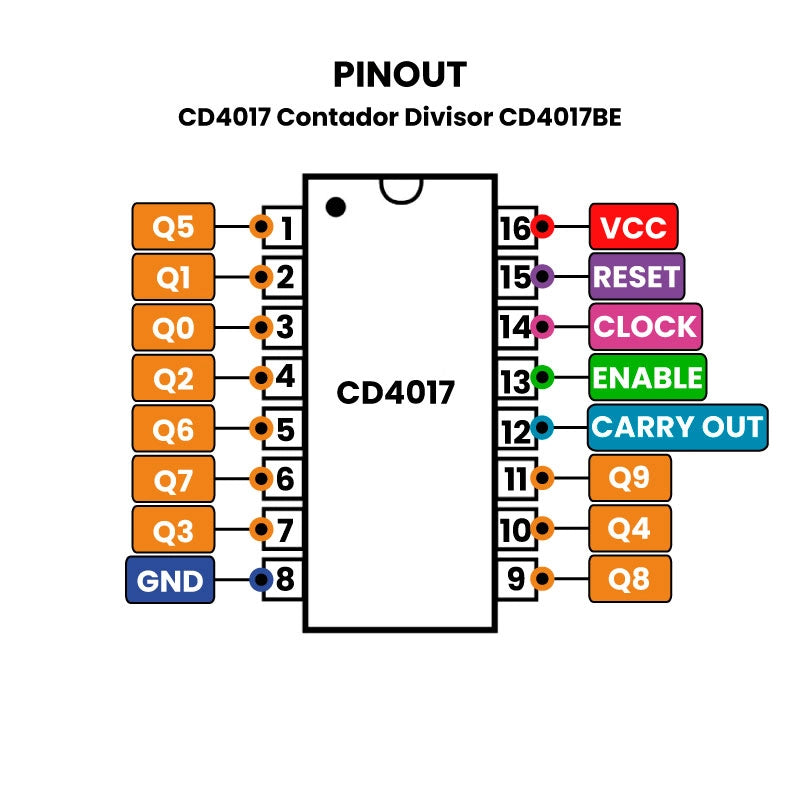

Los pines del contador divisor CD4017 son 10  (permitiendo un conteo de 0 a 9) y estos no se encuentran de forma secuencial.

Para poder hacer funcionar este contador se debe tener en consideración las siguientes características.

  • VCC: Se debe energizar de 3 a 20 volts de corriente continua
  • RESET (Pin 15): Si recibe un estado lógico “0” (bajo, sin energizar) este no funcionará, por lo cual hará el conteo de forma normal y se repetirá contando desde el 0 (pin 3) hasta el 9 (pin 11). Pero si se pone un estado lógico “1” (alto, energizado) se reiniciará desde el 0 (pin 3)
  • CLOCK (Pin 14): Se debe colocar un pulso de reloj o un tren de pulsos, esto ayudará a definir la frecuencia con la que se hará el conteo. Este tren de pulsos va en el pin 14
  • CLOCK INHIBIT (Pin 13): Esta función se basa dependiendo el estado lógico (energizado “1” o sin energía “0”). Cuando se encuentra en “1” SOLO SE HACE EL CONTEO UNA VEZ, en cambio, si se encuentra en “0” hará el conteo indefinidas veces hasta que el usuario decida
  • CARRY OUT (Pin 12): Si se tiene un desplazamiento mayor de 9, ayudará este CARRY OUT debido a que se puede conectar otro contador divisor CD4017 la cual hará que aumente la cuenta, solamente hasta 20 pasos. A esta configuración se le conoce usualmente como “conexión en cascada”
  • GND (Pin 8): Conexión a tierra
  • Output 0-9 (Pin 3, 2, 4, 7, 10, 1, 5, 6, 9, 11): Estas son las salidas representando la cuenta

Nota: Circuito integrado sensible, tomar precauciones durante su manipulación como pulsera anti estática
