CD7377CZ

CD7377CZ

CIRCD7377CZ

$ 95.00 MXN Precio incluye IVA

Descripción

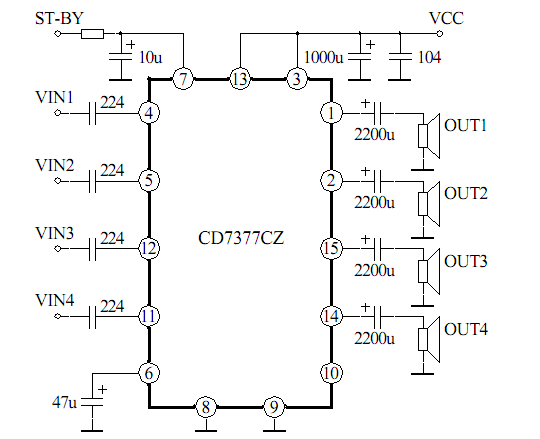

Circuito integrado CD7377CZ  es un amplificador de potencia de audio de cuatro canales 7W4, que se utiliza principalmente en el audio del automóvil para amplificación de potencia de audio de dos canales, doble BTL, tres canales, BTL simple, doble canal o cuatro canales. capacidad de carga 224W / 4 BTL dual 14.4V / 1kHz / 10% 47W / 414.4V / 1kHz / 10% ganancia interna fija AV = 26dB / BTL El circuito periférico es extremadamente simple y excelente función ST-BY y compatible con CMOS, arranque bajo ruido de pop, función de protección de voltaje de la fuente de alimentación, función de protección de cortocircuito de carga, función de protección de sobrecalentamiento.
  • La ganancia interna es fija AV = 26dB / BTL
  • El circuito periférico es extremadamente simple y la excelente función ST-BY es compatible con CMOS, la bocanada de arranque es pequeña, la función de protección de voltaje de la fuente de alimentación, la función de protección contra cortocircuitos de carga, la protección contra sobrecalentamiento función
  • Aplicaciones: Audio

Especificaciones

  • Voltaje VCC (t=50ms): 40 V
  • Voltaje de la fuente de alimentación VCC: 28 V
  • Voltaje de fuente de alimentación de trabajo normal VCC: 18 V
  • Corriente pico de salida transitoria ( t=100us): 4.5 A
  • Disipación de potencia Pd (Tcase=85°C): 36 W
  • Temperatura de operación mínima: -40 °C
  • Temperatura de operación máxima: 150 °C
  • Encapsulado:  SIP
  • Número de pines: 15

Sustituto

No Aplica

Documentación

Datasheet
